Zelfherstellende ZAM-stalen buis
Zelfherstellende ZAM-stalen buis met een Zn-Al-Mg-coating die het staal blijft beschermen bij sneden, boorgaten en krassen - geen aanpassingen ter plaatse nodig. Geschikt voor C3-C5-omgevingen, ISO 9001- en EN 1090-1-gecertificeerd, geproduceerd volgens tekening in 7-35 dagen. Stuur zes details en wij citeren.
Zelfherstellende ZAM-stalen buisis een stalen constructiebuis met een zink-aluminium-magnesiumcoating die het staal blijft beschermennahet oppervlak is beschadigd. Bij een normale gegalvaniseerde buis is een afgesneden uiteinde of een boorgat de plek waar roest begint en zich verspreidt. Op deze buis reageert de coating met lucht en vocht op de beschadiging en bouwt er een dichte beschermlaag overheen.
Het basisstaal komt vandaanXintian staal, wordt gerolvormd en hoogfrequent gelast tot een uniforme wanddikte en vervolgens gecoat op een doorlopende Zn-Al-Mg-lijn. De pijpen komen recht, braamvrij en qua afmetingen consistent aan, zodat de bemanning tijd besteedt aan het installeren in plaats van aan het opnieuw afsnijden.
3–5×langer tot rode roest dan HDG
(ISO 9227 zoutnevel)
(ISO 9227 zoutnevel)
C3–C5ISO 12944-corrosie
klasse dekking
klasse dekking
20–219 mmbuitendiameter
Wand van 1,2–6,0 mm
Wand van 1,2–6,0 mm
60–275 g/m²Zn-Al-Mg-coating
gewicht, beide kanten
gewicht, beide kanten
Specificaties
Basis staalQ235B, Q355B, S235JR, S355JR, SS400
CoatingZn-6%Al-3%Mg, 60–275 g/m² beide zijden
Buitendiameter20–219 mm
Wanddikte1,2–6,0 mm, tolerantie ±10%
Lengte3–12 m, vaste lengte of willekeurig
Sectie vormRond, vierkant, rechthoekig
LassenHoogfrequent gelast, wervelstroomtesten optioneel
Einde afwerkingDuidelijk gesneden, afgeschuind, geponst, met schroefdraad
NormenEN 10346, EN 10219, GB/T 6728
OppervlaktebehandelingChromaatpassivering, geolied, anti-vingerafdruk
Waarom de coating corrosie bij schade stopt
Een gegalvaniseerde coating beschermt staal door zink op te offeren. De Zn-Al-Mg-coating doet hetzelfde, maar magnesium verandert de vorm op het beschadigde gebied. Magnesium lost als eerste op en verhoogt de plaatselijke pH; het opgeloste zink en aluminium slaan vervolgens neer alsdichte, slecht oplosbare verbindingendie het blootliggende staal afdichten in plaats van het te laten roesten.
Het praktische resultaat: een kras die een uitdijende roestplek wordt op gegalvaniseerde buis blijft hier stabiel.Snij de uiteinden af, boor gaten en boutcontactvlakken– de drie plaatsen die het eerst falen bij staalconstructies buitenshuis – blijven gedurende de ontwerplevensduur behouden zonder een reparatielaag.
Maatwerk, van tekening tot levering
Standaardlengtes en standaard gatenpatronen passen zelden bij een echt project. Wij produceren volgens tekening; buitendiameter, wanddikte, lengte, coatinggewicht, gatposities, eindafwerking en pakking worden bepaald door het project, niet door een voorraadlijst. Ons team ondersteunt ookstructurele stalen vormenEnaccessoires voor montage op zonne-energievoor de rest van de structuur.
Stuur de tekening
Tekening, stuklijst of structurele lay-out, plus wind- en sneeuwomstandigheden op de locatie.
Technische beoordeling
Belasting en corrosieklasse gecontroleerd; fabricagetekening teruggestuurd met afmetingen.
Goedkeuring
Afmetingen, coatingspecificaties en pakkingstekens schriftelijk bevestigd.
Productie & inspectie
In batch geproduceerd, geïnspecteerd aan de hand van de goedgekeurde tekening, op tijd verzonden.
Waar het is gespecificeerd
Kust-PV-installaties
Zoutmist en constante luchtvochtigheid. Gesneden uiteinden en boutgaten blijven roestvrij zonder bij te werken. Koppel het metgrondschroefpalenvoor de stichting.
Locaties op grote hoogte en met veel wind
Grote temperatuurschommelingen, hoge UV-straling en trillingen bij boutverbindingen. De coating is bestand tegen krijten en het profiel behoudt zijn mechanische eigenschappen bij lage temperaturen.
Carports op zonne-energie
Zichtbare structuur met zichtbare uitgesneden uiteinden. Omdat er geen hercoating ter plaatse nodig is, is de installatievolgorde kort. Vaak gecombineerd metC-kanaal staalinlijsten.
Agrivoltaïsche projecten
Blootstelling aan ammoniak, kunstmest en stof vanaf de veldzijde. De coating houdt vast waar standaard gegalvaniseerde buizen vroege randroest vertonen.
Industriële PV op het dak
Blootstelling aan chemicaliën en beperkte toegang voor onderhoud. Het kiezen van een coating die geen onderhoud nodig heeft, is de goedkopere beslissing over 25 jaar.
Op de grond gemonteerde rails en gordingen
Lange runs met veel gaten. Werkt naastkoudgevormde stalen gordingenEnaluminium montagerails.
ZAM versus thermisch verzinkt
| Eigendom | Thermisch verzinkt | Zn-Al-Mg (ZAM) |
|---|---|---|
| Bescherming aan snijkanten | Zinkoffers; rode roest kan beginnen aan de afgesneden uiteinden van C4–C5 | Mg en Al vormen een dichte passivatielaag op de beschadiging |
| ISO 9227 tijd tot rode roest | Basislijn | Typisch 3–5× bij gelijk coatinggewicht |
| Coatinggewicht voor C4–C5 | Hoger, om randzwakte te compenseren | Lager, omdat de coating de eigen randen beschermt |
| Bijwerken na installatie | Vereist bij sneden en lassen | Over het algemeen niet vereist |
| Initiële kosten per ton | Lager | Iets hoger |
| Levenscycluskosten, kust- of industrieel | Hoger vanwege onderhoudscycli | Lager, geen roestbehandeling vóór de ontwerplevensduur |
Inspectie- en testrapporten
Elke partij zelfherstellende ZAM-stalen buizen wordt geleverd met een molentestcertificaat dat vermeldtgemeten waarden, niet alleen de specificatie. Zie onzetechnologie en kwaliteitsprocesvoor het volledige controleplan.
- Chemische samenstelling van het basisstaal (spectrometer)
- Treksterkte, vloeigrens en rek (GB/T 228.1 of ASTM A370)
- Buitendiameter, wanddikte, lengte en rechtheid
- Coatinggewicht per oppervlakte-eenheid (GB/T 1839 of ISO 1460)
- Coatinghechting (buigtest)
- Lasintegriteit (afvlak- en affakkeltest; wervelstroom op aanvraag)

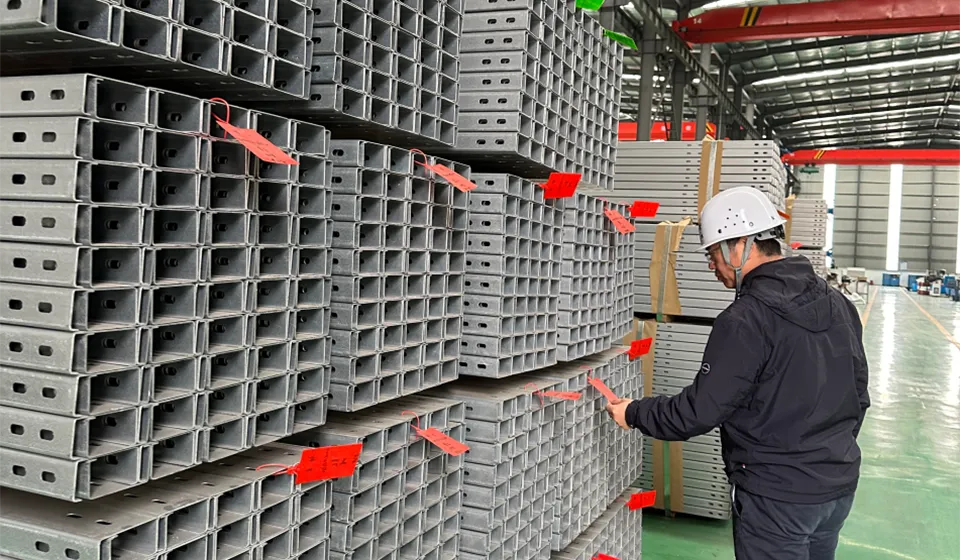

- Visuele en dimensionale controle van afgewerkte buis
De4-traps procescontrole en 16 inspectiepuntenworden per batch geregistreerd. Inspectie door derden door SGS, BV, Intertek of uw eigen QC-team kan vóór verzending worden geregeld, en het rapport is opgenomen in de verzenddocumenten.
Certificeringen
De managementsystemen en productcertificeringen die op deze buis van toepassing zijn:
- ISO9001:2015— kwaliteitsmanagementsysteem, dat productie en inspectie omvat

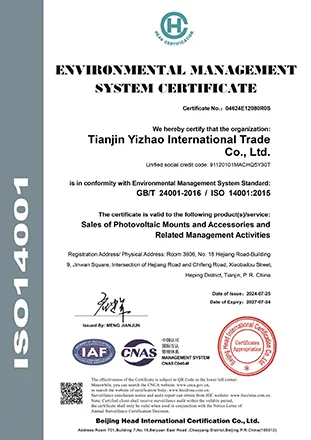

- ISO14001:2015— milieubeheersysteem

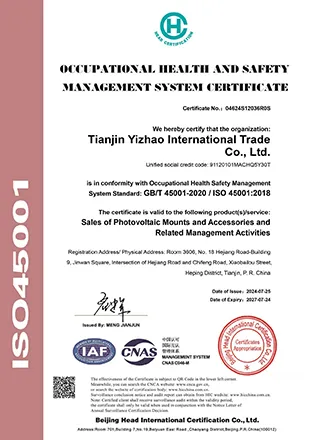

- ISO45001:2018— beheersysteem voor gezondheid en veiligheid op het werk

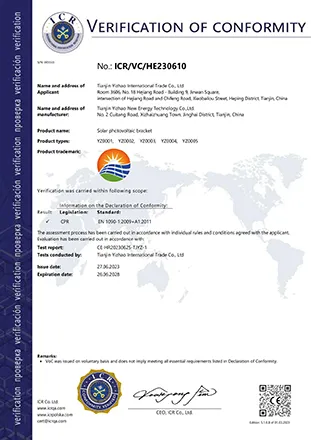

- EN 1090-1— uitvoeringsklasse voor staalconstructies, vereist voor CE-markering in de EU
- Verordening bouwproducten (CPR)— prestatieverklaring beschikbaar voor EU-projecten
- SGS Gold Plus-leverancier— onafhankelijk ter plaatse gecontroleerd door SGS
Veldresultaten
90 MW PV-installatie aan de kust, Zuidoost-Azië
Hoog zoutgehalte, het hele jaar door zware regen en sterke UV. De originele gegalvaniseerde structuur vertoonde plaatselijke roest en afbladderende coating binnenin12 maanden. De vervangende structuur gebruikte deze pijp en daarnadrie jaarTijdens de werking vertoonden de geïnspecteerde secties geen rode roest aan de afgesneden uiteinden, boutgaten of montagekrassen, terwijl de coating intact was over de boutverbindingen.
Wind-zon-hybride project, West-China

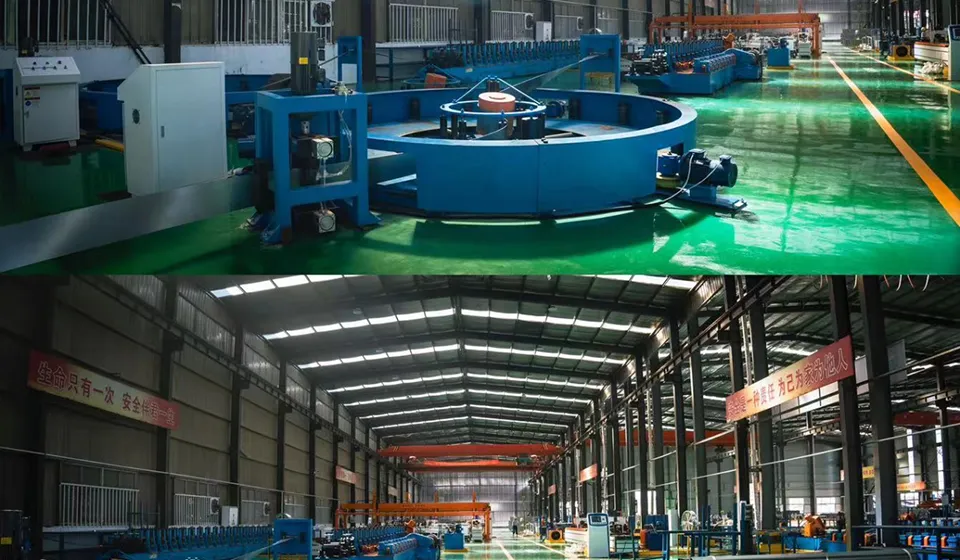

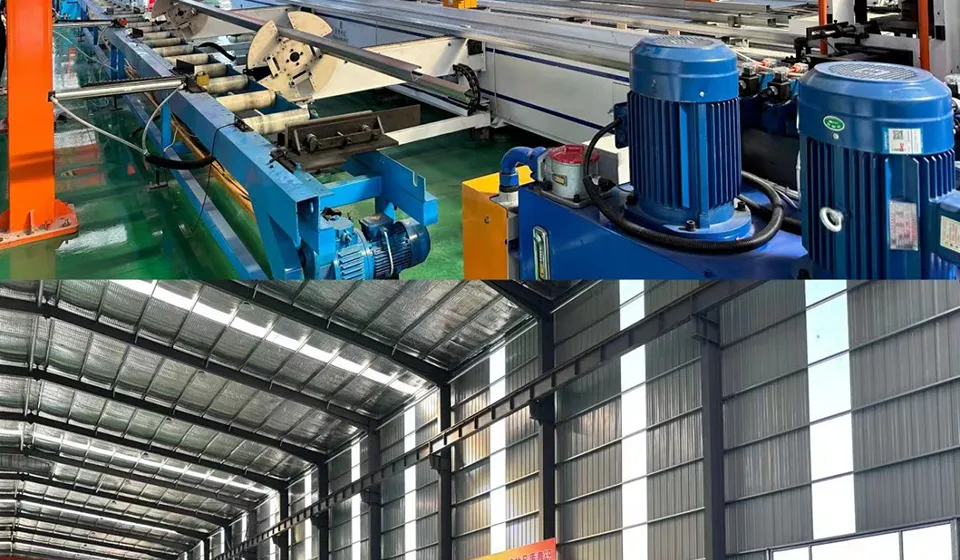

De temperatuur van de locatie loopt van onderaf−30 °Cin de winter tot boven+35 °Cin de zomer, bij aanhoudende wind. De buis werd gespecificeerd omdat de coating standhoudt tijdens thermische cycli en omdat bij boutverbindingen geen roest ontstaat op de contactvlakken. Onsfabriek tonenomvat de productielijnen achter deze batches.
Veelgestelde vragen
Wat betekent ‘zelfherstellend’ eigenlijk bij deze coating?
Het beschrijft het gedrag van de Zn-Al-Mg-coating bij een kras- of snijrand. Wanneer de coating beschadigd raakt, reageren magnesium en aluminium met vocht en zuurstof en vormen een dicht, slecht oplosbaar corrosieproduct dat het blootgestelde staal bedekt. Dat vertraagt en stopt in de meeste gevallen de corrosie die zich anders door de schade naar buiten zou verspreiden.
Het is een chemische eigenschap van de coating zelf, en niet van een polymeeradditief of een toplaag die afslijt.
Hoe verschilt het van thermisch verzinkte stalen buizen?
Thermisch verzinken beschermt staal door zinkopoffering. Bij snijkanten en krassen wordt het zink verbruikt en kan er rode roest ontstaan als het coatinggewicht niet hoog genoeg is voor het milieu. Een Zn-Al-Mg-coating biedt dezelfde opofferingsbescherming plus een passivatie-effect bij de schade.
Bij neutrale zoutsproeitesten volgens ISO 9227 is er doorgaans sprake van tijd tot rode roest3-5 keer langerbij een gelijk coatinggewicht, daarom wordt Zelfherstellende ZAM-staalbuis gespecificeerd waar de constructie jaar 25 moet bereiken zonder roestbehandeling.
Welke staalsoorten en maten zijn er beschikbaar?
Basisstaal: Q235B, Q355B, S235JR, S355JR, SS400 of gelijkwaardig. Buitendiameter20–219 mm, wanddikte1,2–6,0 mm, lengte 3–12 m, in ronde, vierkante en rechthoekige delen. Coatinggewicht 60–275 g/m² afhankelijk van de corrosieklasse van de locatie.
Afwijkende maten, gatenpatronen en eindafwerkingen worden op tekening geproduceerd.
Kan het ter plaatse worden gesneden, geboord en gelast?
Ja. Het is vervaardigd zoals elke structurele stalen buis. Door snijden en boren komt het basisstaal bloot op het snijvlak; de Zn-Al-Mg-coating rond de snede beschermt dat gezicht zonder een bijwerklaag in de meeste C3-C5-omgevingen.
Gelaste verbindingen moeten een zinkrijke reparatielaag krijgen op de las- en hittebeïnvloede zone, zoals bij elk gecoat staal. Bij bestelling kan een compatibele reparatiecoating worden meegeleverd.
Wat is de doorlooptijd voor een aangepaste bestelling?
Standaardmaten worden uit voorraad verzonden7–15 dagen. Aangepaste diameter, wanddikte en gatenpatronen worden doorgaans uitgevoerd20–35 dagenvanaf tekeninggoedkeuring, afhankelijk van hoeveelheid en coatingspecificatie. Voor projecten met een vast installatievenster wordt het productieslot bij bestelling bevestigd en vastgehouden.
Verstrekt u testrapporten en inspecties door derden?
Elke zending bevat een fabriekstestcertificaat met actuele chemische, mechanische en coatingwaarden. Inspectie door derden door SGS, BV, Intertek of uw eigen QC-team kan vóór verzending worden geregeld, en het rapport wordt opgenomen in de verzenddocumenten.
Stuur uw tekening en ontvang een fabricageofferte
Vertel ons de buismaat, het coatinggewicht en de corrosieklasse ter plaatse. We antwoorden met een fabricagetekening, een prijs en een bevestigde verzenddatum, inclusief de scope van het molentestcertificaat.
