Artikelsamenvatting: Koudgevormde stalen gordingis een belangrijk structureel onderdeel in moderne zonne-montagesystemen en staalframeconstructies. Door een efficiënt dwarsdoorsnedeontwerp, nauwkeurige rolvorming, corrosiebestendige coatings en flexibel maatwerk te combineren, kan het betrouwbare ondersteuning bieden en tegelijkertijd onnodig structureel gewicht en installatiecomplexiteit helpen verminderen. In dit artikel wordt uitgelegd hoe koudgevormde stalen gordingen werken, waar ze worden gebruikt, met welke factoren rekening moet worden gehouden bij de selectie en hoe goede productie- en installatiepraktijken de structurele prestaties op de lange termijn kunnen verbeteren.
Inhoudsopgave
- Wat is koudgevormde stalen gording?
- Hoe werkt de Gordingstructuur?
- Waarom wordt koudgevormde stalen gording op grote schaal gebruikt?
- Waar wordt koudgevormde stalen gording gebruikt?
- Koudgevormde stalen gording versus traditionele warmgewalste profielen
- Hoe moet u de juiste gording selecteren?
- Hoe wordt koudgevormde stalen gording vervaardigd?
- Waar moet bij de installatie rekening mee worden gehouden?
- Welke kwaliteitsfactoren zijn het belangrijkst?
- Hoe kan de levensduur worden verbeterd?
- Waarom kiezen voor Energet Solar?
- Veelgestelde vragen
- Conclusie
1. Wat is koudgevormde stalen gording?

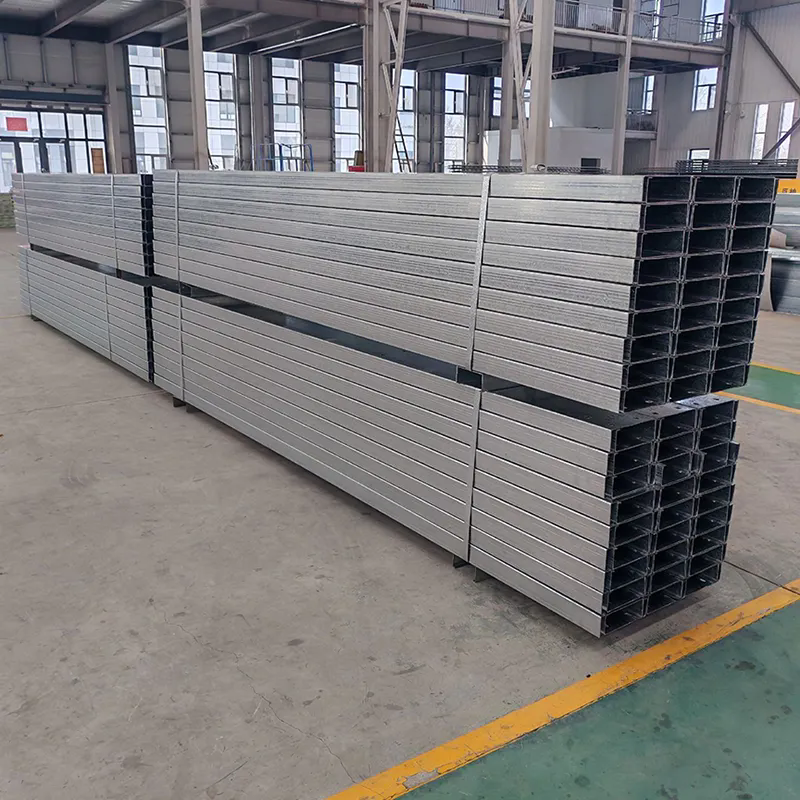

Koudgevormde stalen gording is een structureel stalen onderdeel dat wordt vervaardigd door stalen strip of plaat bij kamertemperatuur in een specifieke dwarsdoorsnedevorm te vormen. In tegenstelling tot conventionele warmgewalste profielen hoeft het materiaal vóór het vormingsproces niet tot een hoge temperatuur te worden verwarmd. In plaats daarvan buigt het continu walsen het staal geleidelijk in het gewenste profiel.
De meest voorkomende profielen zijnC-vormige en Z-vormige gordingen. Hun geometrie is ontworpen om een efficiënt evenwicht te bieden tussen structurele sterkte, materiaalverbruik, gewicht en installatiegemak.
Bij montagetoepassingen op zonne-energie functioneren gordingen normaal gesproken als secundaire structurele elementen. Ze kunnen primaire steunelementen verbinden met fotovoltaïsche montagecomponenten en tegelijkertijd de belasting van zonnepanelen, rails, beugels, sneeuw, wind en andere omgevingskrachten over het structurele hoofdsysteem verdelen.
De prestaties van een gording hangen van veel meer af dan alleen de nominale afmetingen. Materiaalkwaliteit, dikte, dwarsdoorsnedegeometrie, overspanning, verbindingsmethode, coatingsysteem, gatenindeling en projectbelastingen hebben allemaal invloed op het uiteindelijke structurele resultaat.
Om deze reden kan het kopen van het goedkoopste staalprofiel alleen op basis van prijs of gewicht later voor problemen zorgen. Een goed ontworpen gording moet worden geselecteerd op basis van de feitelijke structurele vereisten van het project.
2. Hoe werkt de Gordingstructuur?
De effectiviteit van een koudgevormde stalen gording komt grotendeels voort uit de dwarsdoorsnedegeometrie. In plaats van gebruik te maken van een platte staalband met beperkte buigweerstand, wordt het staal gevormd tot een dieper constructief profiel.
De grotere sectiediepte kan de weerstand tegen buigen rond de relevante structurele as verbeteren zonder dat een proportioneel grote toename van materiaal nodig is. Afhankelijk van het ontwerp kunnen lippen, flenzen, lijven en verstijvingskenmerken samenwerken om de sectie-efficiëntie te verbeteren.
In een typische zonne-energiestructuur kan het belastingspad als volgt worden begrepen:
- Zonnepanelen ontvangen omgevings- en operationele belastingen.
- Montagerails of ondersteunende componenten brengen deze belastingen over op secundaire structurele elementen.
- Koudgevormde stalen gordingen verdelen de belastingen langs het structurele frame.
- Primaire balken en kolommen brengen de belastingen over naar de fundering of draagconstructie.
Dit betekent dat de gording geen geïsoleerd onderdeel is. De afmetingen en verbindingsdetails moeten samenwerken met de rest van de constructie.
Voor grote fotovoltaïsche installaties zijn consistente boorlocaties bijzonder belangrijk. Nauwkeurig ponsen zorgt ervoor dat bouten, beugels en andere componenten correct worden uitgelijnd, waardoor onnodige aanpassingen tijdens de montage worden verminderd.
3. Waarom wordt koudgevormde stalen gording op grote schaal gebruikt?
Moderne bouwprojecten houden zich steeds meer bezig met structurele efficiëntie, installatiesnelheid, materiaalgebruik en duurzaamheid op de lange termijn. Koudgevormde stalen gordingen kunnen meerdere van deze vereisten tegelijkertijd aanpakken.
- Efficiënte structurele geometrie:Gevormde secties kunnen nuttige buigprestaties bieden zonder te vertrouwen op overmatig zware stalen secties.
- Nauwkeurige afmetingen:Continu rolvormen kan een consistente sectiegeometrie produceren voor grote productiebatches.
- Flexibel maatwerk:Lengte, dikte, profielafmetingen en gatenpatronen kunnen worden aangepast aan de projectvereisten.
- Installatie-efficiëntie:In de fabriek geproduceerde gaten en gestandaardiseerde afmetingen kunnen de montage ter plaatse vereenvoudigen.
- Goed materiaalgebruik:Het dwarsdoorsnedeprofiel kan worden geoptimaliseerd voor de beoogde structurele toepassing.
- Corrosiebescherming:Gegalvaniseerde en geavanceerde metalen coatingsystemen kunnen de weerstand tegen blootstelling aan het milieu verbeteren.
- Breed toepassingsbereik:Hetzelfde algemene gordingconcept kan worden gebruikt in fotovoltaïsche systemen, carports, industriële gebouwen en andere staalconstructies.
Deze voordelen worden vooral waardevol wanneer een project honderden of duizenden herhaalde structurele componenten bevat. Kleine inconsistenties in afmetingen of installatieproblemen kunnen aanzienlijk worden als ze zich over een grote locatie vermenigvuldigen.
4. Waar wordt koudgevormde stalen gording gebruikt?
Koudgevormde gordingen zijn geschikt voor talrijke structurele toepassingen waarbij efficiënte secundaire ondersteuning vereist is. Het gebruik ervan is vooral zichtbaar in de fotovoltaïsche constructie.
| Sollicitatie | Typische structurele rol | Belangrijke vereiste |
|---|---|---|
| Op de grond gemonteerde zonne-energieprojecten | Ondersteunt en verbindt secundaire PV-constructiecomponenten | Windbestendigheid, maatvastheid, corrosiebescherming |
| PV-systemen op het dak | Biedt secundaire ondersteuning binnen het montageframe | Laag structureel gewicht en betrouwbare verbindingen |
| Zonne-carports | Ondersteunt fotovoltaïsche panelen in stalen carportconstructies | Sterkte, duurzaamheid, uiterlijk en installatie-efficiëntie |
| Industriële gebouwen | Fungeert als secundair stalen framelid | Draagvermogen en langdurige maatvastheid |
| Algemene staalconstructies | Ondersteunt balken, kolommen, panelen en andere structurele elementen | Correcte profielkeuze en verbindingsontwerp |
Voor zonne-energietoepassingen verdienen de omgevingsomstandigheden speciale aandacht. Projecten in kustgebieden, gebieden met een hoge luchtvochtigheid of locaties die zijn blootgesteld aan agressieve atmosferische omstandigheden kunnen een betere oppervlaktebescherming vereisen vergeleken met projecten in droge binnenlandomgevingen.
5. Koudgevormde stalen gording versus traditionele warmgewalste profielen
Koudgevormde en warmgewalste stalen onderdelen zijn geen directe vervangers in elke structurele toepassing. De juiste keuze hangt af van het belastinggeval, de overspanning, de geometrie, de ontwerpnormen en de projecteconomie.
| Factor | Koudgevormde stalen gording | Traditioneel warmgewalst profiel |
|---|---|---|
| Productiemethode | Rolvormen op kamertemperatuur | Walsen en vormen op hoge temperatuur |
| Profielflexibiliteit | Hoge flexibiliteit voor op maat gemaakte secties | Vaak gebaseerd op gestandaardiseerde gewalste profielen |
| Dimensionale maatwerk | Geschikt voor projectspecifieke afmetingen | Over het algemeen geselecteerd uit beschikbare standaardsecties |
| Gewichtsoptimalisatie | Efficiënt voor veel secundaire structurele toepassingen | Kan voordelig zijn bij zwaardere belastingsvereisten |
| Typische toepassing | Secundaire framing, montage op zonne-energie, lichte staalconstructies | Zware structurele frames en veeleisende belastingstoepassingen |
Het belangrijke punt is dat geen van beide productiemethoden automatisch superieur is voor elk project. Constructeurs moeten het volledige belastingspad en de toepasselijke ontwerpvereisten evalueren voordat ze een sectie selecteren.
6. Hoe selecteert u de juiste gording?
Het selecteren van een koudgevormde stalen gording moet beginnen met technische vereisten in plaats van simpelweg een populair profiel te kiezen. Verschillende parameters moeten samen worden geëvalueerd.
1. Bepaal de ontwerpbelastingen
Er moet rekening worden gehouden met wind, sneeuw, apparatuurbelastingen, dode belastingen en andere toepasselijke krachten. Zonne-energieprojecten in regio's met veel wind of zware sneeuwval kunnen aanzienlijk andere structurele specificaties vereisen dan projecten in milde klimaten.
2. Bevestig de overspanning en afstand
De afstand tussen steunen heeft een directe invloed op het buiggedrag en de doorbuiging. Een profiel dat voldoende presteert bij een korte overspanning is mogelijk niet geschikt voor een langere afstand zonder ondersteuning.
3. Selecteer de materiaalkwaliteit
Veel voorkomende structurele staalsoorten zijn onder meer Q235B, Q355B, S235JR en S355JR, terwijl gegalvaniseerde structurele staalsoorten zoals S250GD, S350GD of S420GD kunnen worden overwogen, afhankelijk van de toepassing en toepasselijke normen.
4. Kies een geschikte dikte
Dikte heeft invloed op de structurele capaciteit, het gewicht, de fabricagevereisten en de kosten. Het vergroten van de dikte is niet altijd de meest economische oplossing als de sectiegeometrie effectiever kan worden geoptimaliseerd.
5. Evalueer de blootstelling aan corrosie
Gegalvaniseerd staal en coatings van het ZAM-type kunnen een betere oppervlaktebescherming bieden. De juiste coating moet worden geselecteerd op basis van atmosferische blootstelling, verwachte levensduur, onderhoudsstrategie en projectvereisten.
6. Controleer de verbindingsvereisten
Boutgaten, sleufafmetingen, gatafstanden, randafstanden en bevestigingsmateriaal moeten compatibel zijn met het montagesysteem. Fabrieksponsen kan waardevol zijn wanneer het project gestandaardiseerde verbindingslay-outs gebruikt.
7. Hoe wordt koudgevormde stalen gording vervaardigd?
Een betrouwbare gording begint bij gecontroleerde grondstoffen en een stabiel productieproces. Hoewel de exacte productieprocedures per fabrikant verschillen, omvat het algemene proces verschillende belangrijke fasen.
- Voorbereiding van grondstoffen:Stalen rollen of strips worden gecontroleerd op kwaliteit, afmetingen, oppervlakteconditie en mechanische vereisten.
- Rolvormen:De strip passeert een reeks vormstations die geleidelijk het vereiste C- of Z-profiel creëren.
- Precisieponsen:Verbindingsgaten kunnen worden geproduceerd volgens de opgegeven tekeningen en installatiepatroon.
- Snijden:Het doorlopende profiel wordt op de gewenste lengtes gezaagd.
- Dimensionale inspectie:Belangrijke afmetingen, gatposities, rechtheid en oppervlakteconditie worden gecontroleerd.
- Oppervlaktebescherming:Afhankelijk van het gekozen materiaal en de productieroute worden corrosiebestendige coatingsystemen aangebracht of geleverd als onderdeel van het staalmateriaal.
- Verpakking:Afgewerkte gordingen worden gebundeld en beschermd voor transport en handling.
Automatisering is met name nuttig voor PV-projecten met een hoog volume, omdat het de herhaalbaarheid helpt behouden. Wanneer een project duizenden vergelijkbare onderdelen vereist, kunnen stabiele productietoleranties een substantieel verschil maken voor de installatie-efficiëntie.
8. Waar moet bij de installatie rekening mee worden gehouden?
Zelfs een hoogwaardige gording kan ondermaats presteren als deze verkeerd wordt geïnstalleerd. Bouwteams moeten goedgekeurde tekeningen en de vereisten van de constructeur volgen in plaats van ongecontroleerde veldwijzigingen door te voeren.
- Voorkom onnodig snijden:Het doorsnijden van structurele onderdelen op de bouwplaats kan de ontworpen geometrie ervan veranderen en de prestaties in gevaar brengen.
- Vermijd ongeoorloofd boren:Extra gaten kunnen de effectieve profieleigenschappen verminderen en het verbindingsontwerp verstoren.
- Houd de juiste afstand aan:De gordingafstanden moeten overeenkomen met het goedgekeurde constructieve ontwerp.
- Gebruik compatibele bevestigingsmiddelen:Bevestigingsmiddelen moeten geschikt zijn voor de structurele materialen en omgevingsomstandigheden.
- Bescherm het oppervlak:Krassen en stootschade aan beschermende coatings moeten op passende wijze worden gerepareerd.
- Controle van waterophoping:Bij structurele detaillering moeten omstandigheden worden vermeden waarin water rond de stalen onderdelen kan blijven zitten.
- Uitlijning verifiëren:De rechtheid en plaatsing moeten worden gecontroleerd voordat de verbindingen definitief worden vastgedraaid.
De installatiekwaliteit is vooral belangrijk voor fotovoltaïsche systemen, omdat het structurele frame jarenlang kan worden blootgesteld aan wind, regen, temperatuurveranderingen en zonnestraling.
9. Welke kwaliteitsfactoren zijn het belangrijkst?
Bij het kopen van Cold Formed Steel Purlin moeten kopers het volledige product beoordelen in plaats van zich alleen op de eenheidsprijs te concentreren.
| Kwaliteitsfactor | Waarom het ertoe doet | Wat kopers moeten controleren |
|---|---|---|
| Staalkwaliteit | Beïnvloedt kracht en structureel gedrag | Materiaaldocumentatie en gespecificeerde kwaliteit |
| Dikte | Heeft invloed op de sectiecapaciteit en duurzaamheid | Gemeten dikte en toleranties |
| Profielafmetingen | Heeft directe invloed op de structurele prestaties | Web-, flens-, lip- en totale afmetingen |
| Gatenpositie | Bepaalt de verbindingscompatibiliteit | Gatdiameter, afstand en uitlijning |
| Coating | Helpt staal te beschermen tegen corrosie | Coatingtype, specificatie en oppervlakteconditie |
| Rechtheid | Beïnvloedt de installatie en structurele uitlijning | Visuele en dimensionale inspectie |
| Productieconsistentie | Belangrijk bij de bouw van grote volumes | Partijinspectie en productiecontroles |
10. Hoe kan de levensduur worden verbeterd?
Een juiste materiaalkeuze is slechts het begin van prestaties op de lange termijn. Het structurele systeem moet ook periodiek worden geïnspecteerd, vooral in ruwe omgevingen.
Voor kustprojecten en projecten met een hoge luchtvochtigheid moet aandacht worden besteed aan de staat van de coating, verbindingspunten, snijranden, opgehoopt vocht en gebieden waar ongelijksoortige metalen met elkaar in contact kunnen komen.
Onderhoudsteams moeten letten op:
- Zichtbare corrosie of verslechtering van de coating.
- Krassen of mechanische schade aan beschermende oppervlakken.
- Losse of beschadigde bevestigingsmiddelen.
- Onverwachte vervorming of plaatselijke knik.
- Waterophoping rond structurele verbindingen.
- Veranderingen in uitlijning of structurele geometrie.
Vroegtijdige inspectie kan kleine problemen identificeren voordat deze zich ontwikkelen tot dure structurele of onderhoudsproblemen. Het inspectie-interval moet de omgeving, het blootstellingsniveau, de ontwerpvereisten en het onderhoudsplan van het project weerspiegelen.
11. Waarom kiezen voor Energet Solar?
Energie zonne-energiebiedt koudgevormde stalen gordingoplossingen voor fotovoltaïsche montagesystemen en staalconstructies, inclusief C-vormige en Z-vormige profielen. Het productassortiment ondersteunt zowel standaardvereisten als projectspecifieke configuraties.
Beschikbare specificaties kunnen worden aangepast op basis van parameters zoals lengte, breedte, hoogte, dikte, materiaalkwaliteit, coating en ponsopstelling. Deze flexibiliteit is nuttig voor EPC-aannemers, fabrikanten van montagesystemen voor zonne-energie, distributeurs en projectontwikkelaars die structurele elementen nodig hebben die passen bij hun bestaande systeemontwerp.
Typische productafmetingen kunnen worden geconfigureerd volgens de projectvereisten, met representatieve opties voor lengtes van ongeveer 1.000 tot 6.000 mm, breedtes van ongeveer 40 tot 80 mm, hoogtes van ongeveer 50 tot 220 mm en diktes van ongeveer 1,8 tot 3,0 mm. De definitieve specificaties moeten altijd worden bevestigd aan de hand van technische berekeningen en projecttekeningen.
Energie zonne-energie benadrukt ook de consistentie van de productie door middel van processen zoals rolvormen, geautomatiseerd ponsen, precisiesnijden, maatinspectie en kwaliteitscontrole. Voor projecten op maat kan de productie worden gecoördineerd volgens technische tekeningen en gespecificeerde aansluitvereisten.
Voor internationale zonne-energieprojecten kan dit soort productieflexibiliteit de noodzaak van aanpassingen ter plaatse helpen verminderen en de integratie van componenten voorspelbaarder maken.
12. Veelgestelde vragen
Vraag 1: Wat is het belangrijkste doel van een koudgevormde stalen gording?
Een koudgevormde stalen gording wordt over het algemeen gebruikt als secundair structureel onderdeel om belastingen binnen staalconstructies te ondersteunen en te verdelen. In fotovoltaïsche systemen kan het primaire structurele onderdelen verbinden met montagecomponenten voor zonne-energie en de modulearray helpen ondersteunen.
Vraag 2: Zijn C-gordingen en Z-gordingen uitwisselbaar?
Niet noodzakelijkerwijs. Hun dwarsdoorsnedegeometrie en verbindingskarakteristieken verschillen, dus het juiste profiel moet worden geselecteerd op basis van het structurele ontwerp, de overspanning, de belastingsomstandigheden en de verbindingsopstelling.
Q3: Kunnen koudgevormde stalen gordingen worden aangepast?
Ja. Afhankelijk van de productiemogelijkheden van de fabrikant kunnen afmetingen, lengtes, diktes, gatenpatronen en andere specificaties worden aangepast volgens technische tekeningen en projectvereisten.
Vraag 4: Zijn koudgevormde stalen gordingen geschikt voor zonne-energiecentrales?
Ja. Ze zijn breed toepasbaar op op de grond gemonteerde fotovoltaïsche systemen, zonneconstructies op daken, carports op zonne-energie en andere PV-ondersteuningstoepassingen, wanneer de sectie op de juiste manier is ontworpen voor de belastingen en omgevingsomstandigheden van het project.
Vraag 5: Welke coating is geschikt voor buitentoepassingen?
Thermisch verzinkte en geavanceerde zink-aluminium-magnesium coatingsystemen worden vaak overwogen voor staaltoepassingen buitenshuis. De juiste optie hangt af van de blootstelling aan het milieu, de vereiste levensduur, projectspecificaties en toepasselijke normen.
Vraag 6: Kan de gording tijdens de installatie worden geboord of gesneden?
Ongeplande veldwijzigingen moeten in het algemeen worden vermeden. Snijden of boren kan de ontworpen profieleigenschappen veranderen en de corrosiebescherming in gevaar brengen. Bij elke wijziging moeten de goedgekeurde technische instructies worden gevolgd.
Vraag 7: Welke informatie moet ik verstrekken bij het aanvragen van een offerte?
Nuttige informatie omvat het benodigde profiel, afmetingen, dikte, staalsoort, coatingspecificatie, lengte, gatenpatroon, aantal, toepassing, projectlocatie en beschikbare technische tekeningen. Door volledige informatie te verstrekken, kan de leverancier een geschiktere configuratie aanbevelen.
Vraag 8: Hoe kan ik installatieproblemen met gordingen verminderen?
Gebruik nauwkeurige tekeningen, consistente afmetingen, correct gepositioneerde fabrieksgaten, compatibele bevestigingsmiddelen en duidelijk gedefinieerde installatieprocedures. Het bevestigen van de verbindingsgegevens vóór de productie kan veel problemen in het veld voorkomen.
13. Conclusie
Koudgevormde stalen gording is een belangrijke structurele oplossing geworden voor moderne montagesystemen op zonne-energie en lichtgewicht staalconstructies, omdat het een efficiënte sectiegeometrie, maatconsistentie, aanpassingsflexibiliteit en praktische installatievoordelen combineert.
Het selecteren van de juiste gording is echter niet zomaar een kwestie van kiezen voor een C- of Z-profiel. Projectbelastingen, overspanning, afstand, materiaalkwaliteit, dikte, corrosieomgeving, verbindingsontwerp, productietoleranties en installatieomstandigheden moeten allemaal samen in overweging worden genomen.
Voor grote fotovoltaïsche projecten worden deze details zelfs nog belangrijker omdat duizenden structurele componenten mogelijk moeten samenwerken onder langdurige blootstelling aan het milieu. Een goed ontworpen en goed vervaardigd gordingsysteem kan de structurele betrouwbaarheid helpen verbeteren en tegelijkertijd onnodig materiaalverbruik en installatieproblemen verminderen.
Met op maat gemaakte Cold Formed Steel Purlin-productie, technische ondersteuning en productiemogelijkheden voor toepassingen voor montage op zonne-energie,Energie zonne-energiekan klanten helpen praktische structurele oplossingen te ontwikkelen op basis van hun projectvereisten. Als u een montagesysteem op zonne-energie, een staalframeproject of een structurele toepassing op maat plant,neem contact met ons opvandaag nog om uw tekeningen, specificaties, coatingvereisten, hoeveelheden en leveringsbehoeften te bespreken.
