Hoe kan staal met ongelijke hoeken de sterkte, flexibiliteit en efficiëntie verbeteren bij montageprojecten op zonne-energie

Energie zonne-energiebenodigdhedenOngelijke hoek staalvoor fotovoltaïsche montagesystemen, staalconstructies, carports en industriële bouwprojecten. Met zijn asymmetrische L-vormige profiel biedt dit structurele stalen onderdeel flexibele verbindingsmogelijkheden, efficiënt ruimtegebruik en betrouwbare ondersteuning voor projecten die verschillende pootafmetingen vereisen.

Artikelsamenvatting:Staal met ongelijke hoeken is een praktisch constructiemateriaal voor toepassingen waarbij profielen met gelijke poten mogelijk niet de meest geschikte verbindingsgeometrie bieden. In deze gids worden het ontwerp, de belangrijkste voordelen, materiaal- en coatingopties, algemene toepassingen en aankoopoverwegingen uitgelegd. Het schetst ook hoe afmetingen, staalsoorten, corrosiebescherming en fabricagevereisten moeten worden geëvalueerd bij het selecteren van hoekstaal voor montagesystemen op zonne-energie en andere buitenconstructies.

Inhoudsopgave

1. Wat is staal met ongelijke hoeken?
2. Hoe werkt staal met ongelijke hoeken?
3. Wat zijn de belangrijkste voordelen?
4. Specificaties en materiaalopties
5. Waar wordt staal met ongelijke hoeken gebruikt?
6. Hoe u het juiste product selecteert
7. Fabricage en corrosiebescherming
8. Staal met ongelijke hoek versus staal met gelijke hoek
9. Veelgestelde vragen
10. Conclusie en volgende stappen

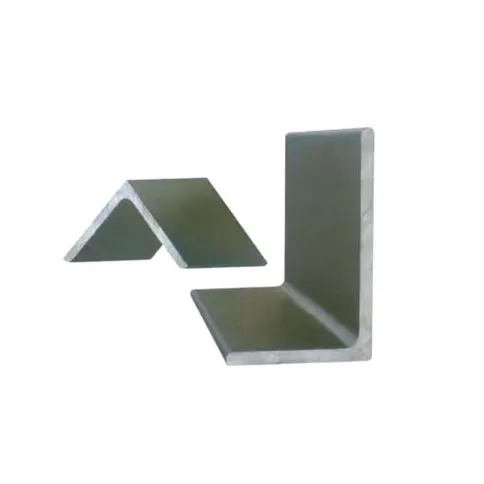

Wat is staal met ongelijke hoeken?

Ongelijke hoekstaal is een constructiestaalprofiel met een L-vormige doorsnede en twee poten van verschillende breedtes. In tegenstelling tot gelijkhoekstaal, dat twee poten van dezelfde afmeting heeft, is dit profiel geschikt voor toepassingen waarbij een langere steunpoot en een kortere verbindingspoot een meer praktische opstelling bieden.

De asymmetrische geometrie maakt het bruikbaar voor structurele verbindingen, schoren, steunbeugels en fotovoltaïsche montagecomponenten. Door geschikte pootafmetingen en -diktes te selecteren, kunnen ingenieurs het profiel afstemmen op de beschikbare installatieruimte en gespecificeerde belastingsomstandigheden.

Voor zonne-energieprojecten kan het profiel worden opgenomen in steunconstructies, verstevigingselementen en verbindingsstructuren. De geschiktheid hangt af van het volledige structurele ontwerp, inclusief bevestigingsmiddelen, verbindingsdetails, staalkwaliteit en omgevingsbelastingen.

Energie zonne-energie biedt staal met ongelijke hoeken met aanpasbare afmetingen en fabricageopties voor verschillende projectvereisten. Het product is ontworpen voor praktische structurele toepassingen waarbij maatconsistentie en compatibiliteit met andere montagecomponenten belangrijk zijn.

Hoe werkt staal met ongelijke hoeken in structurele systemen?

De twee poten met een ongelijke hoek zorgen voor verschillende verbindingsvlakken binnen een compact profiel. Eén poot is geschikt voor een primaire bevestigings- of ondersteuningsinterface, terwijl de andere kan worden aangesloten op een aangrenzend onderdeel, afhankelijk van het technische ontwerp.

In een fotovoltaïsche montagestructuur kan een hoekprofiel bijvoorbeeld een beugel verbinden met een steunelement of een verbinding tussen structurele componenten versterken. De geometrie ervan kan ontwerpers helpen installatiebeperkingen te omzeilen zonder een onnodig ingewikkeld onderdeel te introduceren.

Een ongelijke hoek zorgt echter niet automatisch voor een betere verdeling van de belasting bij elke toepassing. De prestaties zijn afhankelijk van de richting van belasting, afmetingen van de dwarsdoorsnede, excentriciteit van de verbinding, niet-ondersteunde lengte en randvoorwaarden.

• Structurele ondersteuning:Biedt een gedefinieerde interface tussen verbonden stalen onderdelen.
• Versteviging:Kan bijdragen aan de weerstand tegen zijwaartse beweging, mits correct ontworpen.
• Ruimtebesparende verbindingen:Geschikt voor montages met ongelijke bevestigingsafmetingen.
• Fabricageflexibiliteit:Kan worden gesneden, geboord of geponst volgens goedgekeurde tekeningen.

Wat zijn de belangrijkste voordelen van staal met ongelijke hoeken?

1. Flexibele verbindingsgeometrie

De configuratie met ongelijke poten helpt ingenieurs om verschillende bevestigingsbreedtes en beperkte installatieruimtes aan te kunnen. Dit kan bepaalde ondersteuningsvoorzieningen vereenvoudigen en de behoefte aan extra adapterstukken verminderen, op voorwaarde dat het ontwerp goed wordt geverifieerd.

2. Efficiënt materiaalgebruik

Door een profiel te kiezen dat past bij de beoogde verbinding, kunt u onnodig materiaal of te grote componenten helpen voorkomen. De werkelijke besparingen zijn afhankelijk van de structurele berekeningen, de staalsoort, de fabricagevereisten en de inkoophoeveelheden.

3. Compatibiliteit met montagesystemen op zonne-energie

Fotovoltaïsche installaties vereisen talrijke onderling verbonden leden die moeten samenwerken onder wind, sneeuw en dode belastingen. Staal met ongelijke hoeken kan dienen als steun- of verbindingsonderdeel wanneer de afmetingen, sterkte en gatenpatroon overeenkomen met het montageontwerp.

4. Aangepaste fabricageopties

Projecten vereisen vaak specifieke lengtes, gatposities en verbindingsdetails. Energet Solar ondersteunt koudvervormen, CNC-ponsen, precisiesnijden en aangepaste verwerking om verschillende projecttekeningen mogelijk te maken.

5. Duurzaamheid buitenshuis

Een passende corrosiebescherming helpt stalen componenten bestand te zijn tegen vocht en blootstelling aan het milieu. Voor fotovoltaïsche constructies buitenshuis kan een geschikte gegalvaniseerde coating of een ander gespecificeerd beschermingssysteem het corrosiegerelateerde onderhoud verminderen.

Met welke specificaties en materiaalopties moeten kopers rekening houden?

De juiste afmetingen en materiaalkwaliteit zijn afhankelijk van structurele berekeningen, installatieomstandigheden en toepasselijke projectnormen. De volgende tabel vat de productinformatie samen die is gepubliceerd door Energet Solar.

Let op: Dit zijn gepubliceerde productassortimenten, geen garantie dat elke combinatie als standaard voorraadartikel verkrijgbaar is. Bevestig de exacte afmetingen, toleranties, staalkwaliteit, toepasselijke normen en coatingvereisten voordat u bestelt.

Voor meer informatie over complementaire stalen profielen kunt u Energet Solar Equal Angle Steel en zijn accessoires voor montage op zonne-energie verkennen.

Waar wordt staal met ongelijke hoeken vaak gebruikt?

Ongelijke hoekstaal dient voor een reeks toepassingen waarbij structurele verbindingen verschillende pootbreedtes vereisen. De praktische toepassingen omvatten het volgende:

• Op de grond gemonteerde zonne-energiesystemen:Ondersteunt geselecteerde beugels, beugels en verbindingsconstructies in fotovoltaïsche montageconstructies.
• Zonne-carports:Helpt leden te verbinden of te versterken binnen zonne-energiestructuren op parkeerterreinen.
• Industriële staalconstructies:Biedt verbindings- en verstevigingsopties voor gefabriceerde frames en steunconstructies.
• Bouwprojecten:Kan worden gebruikt in secundair staalwerk, beugels en structurele verbindingen waar dit door het ontwerp is toegestaan.
• Uitrustingsframes:Geschikt voor bevestigingssystemen die profiteren van een asymmetrisch profiel.

Overweeg een op de grond gemonteerd zonneproject waarbij gebruik wordt gemaakt van stalen palen, horizontale steunen en diagonale beugels. Een ongelijke hoek kan een geschikte verbinding tussen geselecteerde elementen verschaffen wanneer de bevestigingsoppervlakken in breedte verschillen. De ingenieur moet nog steeds de capaciteit van de onderdelen, de boutafstand, de lokale lagering en de algehele structurele stabiliteit controleren voordat hij de configuratie goedkeurt.

Hoe kunt u het juiste ongelijke hoekstaal selecteren?

Het kiezen van een geschikt product houdt meer in dan alleen prijzen vergelijken of de grootste beschikbare afmetingen selecteren. Kopers moeten het onderdeel beoordelen in relatie tot de beoogde structurele functie ervan.

1. Definieer de toepassing.Bepaal of het profiel zal functioneren als een beugel, beugel, verbindingselement of een ander structureel onderdeel.
2. Bevestig de afmetingen.Specificeer zowel de pootbreedtes, dikte, lengte, gatlocaties als maattoleranties op de technische tekening.
3. Bepaal de staalsoort.Selecteer een kwaliteit die voldoet aan de sterkte, taaiheid, lasbaarheid en toepasselijke normvereisten van het project.
4. Beoordeel structurele belastingen.Houd rekening met dode belastingen, wind, sneeuw, trillingen, verbindingskrachten en andere relevante ontwerpomstandigheden.
5. Corrosiebescherming specificeren.Evalueer de vochtigheid, regenval, blootstelling aan kustgebieden, industriële verontreinigende stoffen en de verwachte onderhoudsstrategie.
6. Controleer de fabricagevereisten.Bepaal of het onderdeel voorgeperforeerde gaten, op maat snijden, buigen of andere bewerkingen nodig heeft.
7. Leveranciersdocumentatie controleren.Vraag materiaalcertificaten, dimensionale inspectiegegevens, coatinginformatie en andere documenten aan die voor het project vereist zijn.

Een volledige technische specificatie helpt de discrepanties tussen tekeningen, geleverde componenten en installatievereisten te verminderen. Voor grote fotovoltaïsche projecten is het afstemmen van de aanbestedingsdocumenten op de technische stuklijst bijzonder belangrijk.

Hoe beïnvloeden fabricage en corrosiebescherming de prestaties?

De nauwkeurigheid van de fabricage beïnvloedt hoe goed hoekstaal op aangrenzende onderdelen past. Onjuiste gatposities, inconsistente afmetingen of overmatige vervorming kunnen de installatie bemoeilijken en ongewenste spanningen bij verbindingen veroorzaken.

Koudvervormen, CNC-ponsen en precisiesnijden kunnen een herhaalbare productie ondersteunen als de juiste procescontroles en inspecties worden toegepast. Kopers moeten bevestigen dat het geselecteerde productieproces voldoet aan de tekeningvereisten en de gespecificeerde eigenschappen van het onderdeel niet in gevaar brengt.

Corrosiebescherming is net zo belangrijk voor staalwerk buitenshuis. Bij thermisch verzinken ontstaat een zinklaag die het staal helpt beschermen tegen corrosie. De prestaties zijn afhankelijk van de coatingkwaliteit, dikte, omgevingsomstandigheden, drainage en schade opgelopen tijdens transport of installatie.

Voor veeleisende omgevingen moeten projectteams beoordelen of het gespecificeerde coatingsysteem voldoende bescherming biedt voor de beoogde gebruiksomstandigheden. Snijranden, geboorde gebieden, lassen en beschadigde coatinggebieden vereisen mogelijk bijzondere aandacht volgens de toepasselijke coatingspecificaties.

Voordat u een levering accepteert, kunt u overwegen het volgende te controleren:

• Profielafmetingen en rechtheid volgens goedgekeurde tekeningen.
• Documentatie over staalkwaliteit en traceerbaarheid.
• Gatposities, snijkwaliteit en zichtbare vervorming.
• Laagdikte en oppervlakteconditie.
• Verpakking, etikettering en consistentie tussen productiebatches.

Wat is het verschil tussen staal met ongelijke hoek en staal met gelijke hoek?

Beide profielen hebben een L-vormige doorsnede, maar zijn door hun geometrie geschikt voor verschillende verbindingsopstellingen. Geen van beide typen is universeel sterker; de juiste keuze hangt af van de structurele vereisten.

Bij het vergelijken van de twee moeten ingenieurs de eigenschappen van de dwarsdoorsnede, de excentriciteit van de verbinding, de belastingsrichting en de fabricagekosten beoordelen in plaats van alleen op de profielvorm te vertrouwen.

Veelgestelde vragen over staal met ongelijke hoeken

1. Wat is het belangrijkste voordeel van ongelijk hoekstaal?

Het belangrijkste voordeel is de mogelijkheid om structurele verbindingen met verschillende pootbreedtes mogelijk te maken. Dit kan de lay-outflexibiliteit verbeteren en geselecteerde ondersteunings- of verstevigingsvoorzieningen vereenvoudigen wanneer het profiel overeenkomt met het technische ontwerp.

2. Welke staalsoorten zijn verkrijgbaar bij Energet Solar?

Energie zonne-energie vermeldt koolstofstaal Q235B en Q355B, samen met de aanduidingen S235JR en S355JR voor relevante vereisten. Bevestig de exacte kwaliteit, de geldende materiaalstandaard en de beschikbare documentatie voor uw bestelling.

3. Is staal met ongelijke hoeken geschikt voor zonne-montagesystemen voor buiten?

Ja, het kan worden gebruikt in fotovoltaïsche constructies buitenshuis als het profiel, de staalkwaliteit, het structurele ontwerp en de corrosiebescherming voldoen aan de projectvereisten. Energet Solar somt thermisch verzinkte opties op met een gepubliceerd laagdiktebereik van 45–120 μm.

4. Kunnen de afmetingen en gatposities worden aangepast?

Maatwerk is mogelijk beschikbaar voor projectspecifieke afmetingen en fabricagedetails. Zorg voor goedgekeurde tekeningen, vereiste hoeveelheden, toleranties, materiaalkwaliteiten en specificaties voor oppervlaktebehandeling, zodat de leverancier de haalbaarheid kan beoordelen.

5. Welke gegevens moet ik verstrekken bij het aanvragen van een offerte?

Vermeld de afmetingen van de twee poten, dikte, lengte, staalkwaliteit, coatingvereisten, gatenpatroon, hoeveelheid, bestemming en het vereiste leveringsschema. Tekeningen en toepasselijke normen helpen de leverancier bij het opstellen van een nauwkeurigere offerte.

6. Hoe kan ik de kwaliteit van een bestelling verifiëren?

Vraag om traceerbaarheidsdocumenten voor materialen en relevante inspectiegegevens. Afhankelijk van de projectvereisten kan de verificatie bestaan ​​uit maatcontroles, metingen van de laagdikte, visuele inspectie en beoordeling van materiaalcertificaten aan de hand van de aankoopspecificatie.

Conclusie: Kies het juiste ongelijke hoekstaal voor uw project

Staal met ongelijke hoeken biedt een nuttige oplossing voor fotovoltaïsche montageconstructies, stalen frames, carports en industriële verbindingen die verschillende pootafmetingen vereisen. De waarde ervan komt voort uit het afstemmen van de profielgeometrie, materiaaleigenschappen, fabricagedetails en corrosiebescherming op de feitelijke technische vereisten.

Energie zonne-energie biedt configureerbare staalprofielen en fabricagediensten ter ondersteuning van verschillende montage- en bouwprojecten voor zonne-energie. Als u constructiestaal inkoopt voor een nieuwe installatie of een bestaande toeleveringsketen uitbreidt, deel dan uw tekeningen, technische specificaties, hoeveelheid en projectvoorwaarden met het team.Bezoek de productpagina van Unequal Angle Steel enneem contact met ons opom maatwerkspecificaties, technische vereisten en een offerte voor uw project te bespreken.
