Hoe kan koudgevormde stalen gording de sterkte, efficiëntie en duurzaamheid van zonneconstructies verbeteren

Voor montagesystemen op zonne-energie en moderne projecten met stalen frames,Energie zonne-energiebiedtKoudgevormde stalen gordingoplossingen die zijn ontworpen om structurele efficiëntie, maatnauwkeurigheid, corrosieweerstand en flexibel maatwerk te combineren. Deze C- en Z-vormige profielen worden geproduceerd door middel van nauwkeurig koudwalsen en worden veel gebruikt als secundaire dragende elementen in fotovoltaïsche constructies en staalgebouwen.

Koudgevormde stalen gordingen spelen een belangrijke rol bij het overbrengen van belastingen, het verbinden van primaire structurele onderdelen en het ondersteunen van fotovoltaïsche module-arrays. Vergeleken met conventionele warmgewalste componenten stelt koudvervormen fabrikanten in staat geoptimaliseerde dwarsdoorsnedevormen te creëren met efficiënt materiaalgebruik en nauwkeurige afmetingen. Voor zonne-energieprojecten is het selecteren van de juiste staalsoort, profielafmetingen, coating, overspanning en installatiemethode essentieel voor structurele prestaties op de lange termijn. In deze gids wordt uitgelegd hoe koudgevormde gordingen werken, wat hun belangrijkste toepassingen zijn, belangrijke specificaties, productieoverwegingen en praktische voorzorgsmaatregelen bij de installatie. Het schetst ook hoe op maat gemaakte gordingoplossingen verschillende projectomgevingen kunnen ondersteunen, waaronder op de grond gemonteerde zonneparken, PV-systemen op daken, zonne-carports en industriële staalconstructies.

Inhoudsopgave

1. Wat is koudgevormde stalen gording?
2. Hoe werkt een koudgevormde stalen gording?
3. Wat zijn de belangrijkste voordelen?
4. Met welke specificaties moeten kopers rekening houden?
5. Waar wordt het gebruikt?
6. Hoe wordt het vervaardigd?
7. Waar moet bij de installatie rekening mee worden gehouden?
8. Hoe moet u de juiste gording selecteren?
9. Veelgestelde vragen

Wat is koudgevormde stalen gording?

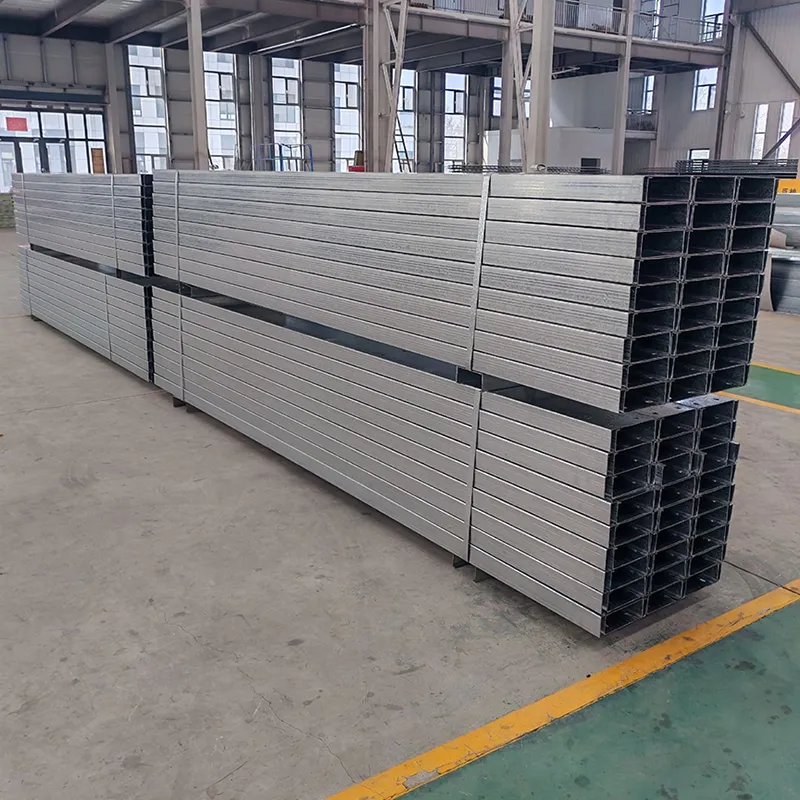

Een koudgevormde stalen gording is een constructiestaalelement dat wordt vervaardigd door bij kamertemperatuur een stalen strip of plaat tot een specifiek dwarsdoorsnedeprofiel te vormen. Gemeenschappelijke profielen omvatten C-vormige en Z-vormige secties. Het vormproces creëert een lichtgewicht structureel onderdeel met een hoge sterkte-gewichtsverhouding en een consistente geometrie.

Bij fotovoltaïsche montagesystemen dient de gording doorgaans als secundair structureel onderdeel. Het helpt primaire balken en andere ondersteunende componenten met elkaar te verbinden en biedt tegelijkertijd een stabiel oppervlak voor het bevestigen van zonnepaneelarrays. Dit maakt gordinggeometrie, materiaalsterkte, verbindingsontwerp en corrosiebescherming belangrijke overwegingen tijdens de systeemtechniek.

In tegenstelling tot warmgewalste constructiedelen die bij hogere temperaturen worden gevormd, worden koudgevormde profielen geproduceerd zonder het gehele staalprofiel tot een hoge vormtemperatuur te verwarmen. Continu rolvormen kan daarom herhaalbare afmetingen, nauwkeurige profielen en efficiënt materiaalgebruik opleveren.

Hoe werkt een koudgevormde stalen gording?

Het primaire structurele doel van een gording is het verdelen van belastingen tussen de ondersteunde componenten en het structurele hoofdframe. In een montageconstructie op zonne-energie kunnen belastingen voortkomen uit het gewicht van fotovoltaïsche modules, winddruk, sneeuw, onderhoudsactiviteiten en andere omgevingsomstandigheden die zijn gespecificeerd in het projectontwerp.

De geometrie van de dwarsdoorsnede heeft een directe invloed op hoe het stalen element zich onder deze belastingen gedraagt. C- en Z-profielen kunnen nuttige buigweerstand bieden terwijl de hoeveelheid staal relatief efficiënt blijft. Correct ontworpen verbindingen brengen vervolgens krachten over tussen gordingen, balken, kolommen, beugels en module-ondersteunende componenten.

Om deze reden mogen gordingen niet alleen op basis van afmetingen of prijs worden geselecteerd. Bij structurele berekeningen moet rekening worden gehouden met de overspanning van het project, de verwachte belastingen, de staalkwaliteit, de verbindingsmethode, de doorbuigingsvereisten en de toepasselijke technische normen.

Wat zijn de belangrijkste voordelen?

Koudgevormde profielen worden steeds vaker gebruikt waar structurele efficiëntie, herhaalbare productie en maatwerk belangrijk zijn. Voor montagetoepassingen op zonne-energie maken verschillende kenmerken ze bijzonder nuttig.

• Efficiënte structurele geometrie:C- en Z-profielen kunnen nuttige draagprestaties bieden terwijl het relatief lage structurele gewicht behouden blijft.
• Dimensionale consistentie:Geautomatiseerd rolvormen en nauwkeurig snijden helpen de profielafmetingen en gatpositionering te behouden.
• Materiaalefficiëntie:Geoptimaliseerde doorsneden kunnen onnodig materiaalgebruik verminderen als ze op de juiste manier worden ontworpen.
• Flexibel maatwerk:Lengte, breedte, hoogte, dikte, gaten en profielconfiguraties kunnen worden aangepast aan de projectvereisten.
• Corrosiebescherming:Thermisch verzinkte en zink-aluminium-magnesiumcoatings kunnen een betere bescherming bieden voor buitentoepassingen.
• Installatiecompatibiliteit:Nauwkeurig gepositioneerde gaten kunnen verbindingen met beugels, bouten en andere structurele componenten vereenvoudigen.

Voor kopers kunnen deze voordelen bijdragen aan een meer voorspelbare fabricage en installatie, vooral wanneer gordingen worden geïntegreerd in gestandaardiseerde fotovoltaïsche montageontwerpen.

Met welke specificaties moeten kopers rekening houden?

Specificatie-eisen variëren afhankelijk van structurele berekeningen en projectomstandigheden. Typische parameters voor de gordingoplossingen van Energet Solar zijn onder meer:

Deze cijfers moeten worden behandeld als beschikbare productopties en niet als vervanging voor projectspecifieke structurele berekeningen. Het juiste profiel moet altijd worden bevestigd in overeenstemming met de werkelijke ontwerpbelastingen en toepasselijke normen.

Waar wordt het gebruikt?

Koudgevormde gordingen kunnen vele structurele toepassingen dienen omdat hun profiel en afmetingen kunnen worden aangepast aan verschillende technische vereisten. In de zonne-energie-industrie omvatten veel voorkomende toepassingen:

1. Op de grond gemonteerde zonne-energiecentrales:Gordingen kunnen deel uitmaken van de secundaire ondersteuningsstructuur voor grote fotovoltaïsche arrays.
2. Fotovoltaïsche systemen op het dak:Ze kunnen worden ingebouwd in montageconstructies op daken waar nauwkeurige afmetingen en gecontroleerd structureel gewicht belangrijk zijn.
3. Zonne-carports:Gordingen kunnen dakbedekking en fotovoltaïsche modules ondersteunen en tegelijkertijd integreren met balken en kolommen.
4. Industriële stalen gebouwen:Ze kunnen functioneren als secundaire structurele elementen in een staalskeletconstructie.
5. Maatwerk staalconstructies:Projectspecifieke profielen kunnen worden geproduceerd volgens tekeningen en technische vereisten.

De daadwerkelijke toepassing moet worden bepaald door het structurele ontwerp en niet alleen door de productafmetingen. Wind, sneeuw, seismische omstandigheden, overspanningslengte, verbindingsdetails en installatieomgeving kunnen allemaal van invloed zijn op de vereiste specificatie.

Hoe wordt het vervaardigd?

Een betrouwbaar productieproces is essentieel omdat kleine variaties in afmetingen de nauwkeurigheid van de montage en aansluiting van een grote zonne-energie-installatie kunnen beïnvloeden. Moderne productie combineert doorgaans continu vormen, geautomatiseerd snijden, ponsen, inspectie en oppervlaktebehandeling.

Energie zonne-energie maakt voor de gordingproductie gebruik van koudwalsvormen, geautomatiseerd ponsen, lasersnijden en oppervlaktebehandelingsprocessen. De productiecapaciteiten omvatten meer dan 40 productielijnen, die zowel standaard als aangepaste productievereisten ondersteunen.

De productieworkflow kan over het algemeen het volgende omvatten:

• Selectie en inspectie van grondstoffen voor stripstaal.
• Continu koudwalsen tot het gespecificeerde C- of Z-profiel.
• Precisieponsen volgens het gewenste gatenpatroon.
• Nauwkeurig zagen op gespecificeerde lengtes.
• Oppervlaktebehandeling zoals thermisch verzinken of ZAM-coating.
• Dimensionale en coatinginspectie.
• Verpakking en voorbereiding voor transport.

Voor grote fotovoltaïsche projecten is de consistentie van de productie bijzonder belangrijk, omdat tijdens de installatie mogelijk honderden of duizenden structurele onderdelen moeten samenwerken.

Waar moet bij de installatie rekening mee worden gehouden?

Zelfs een goed vervaardigde gording kan prestatieproblemen ondervinden als deze ter plaatse onjuist wordt geïnstalleerd of aangepast. Daarom dienen in het bouwplan een aantal praktische overwegingen te worden opgenomen.

Volg de ontworpen spanwijdte

Overschrijd de technische installatie-overspanning niet alleen maar om het aantal structurele onderdelen te verminderen. Een te grote overspanning kan de doorbuiging en structurele spanning bij wind- of sneeuwbelasting vergroten.

Vermijd ongecontroleerd zagen en boren

Willekeurig snijden, boren of buigen kan de ontworpen doorsnede veranderen en het structurele onderdeel verzwakken. Elke vereiste wijziging moet worden bevestigd met de projectingenieur of fabrikant.

Bescherm de oppervlaktecoating

Vermijd tijdens transport en installatie onnodige stoten en krassen. Als er schade aan de coating optreedt, moeten passende reparatieprocedures worden gevolgd om plaatselijke corrosie te beperken.

Denk aan waterafvoer

Stalen balken buiten mogen niet zo worden geïnstalleerd dat er onnodige wateropvangplaatsen ontstaan. Een goede drainage helpt langdurige blootstelling aan vocht te verminderen en ondersteunt de duurzaamheid van de coating.

Inspecteer omgevingen met hoge corrosie

Projecten in de buurt van kustlijnen of in industriële omgevingen met een hoge luchtvochtigheid kunnen een betere corrosiebescherming en periodieke inspectie vereisen. Het coatingsysteem moet worden geselecteerd op basis van de werkelijke blootstelling aan het milieu.

Hoe moet u de juiste gording selecteren?

Het selecteren van een geschikte gording vereist meer dan het vergelijken van profielafmetingen. Een professioneel inkoopproces moet materiaalspecificaties verbinden met structurele vereisten en omgevingsomstandigheden.

• Definieer de ontwerpbelastingen:Breng wind-, sneeuw-, seismische, dead-load- en andere relevante projectbelastingen in kaart.
• Bevestig de structurele overspanning:Bepaal de vereiste afstand tussen steunelementen.
• Selecteer de staalsoort:Kies een geschikte kwaliteit op basis van sterkte-eisen en toepasselijke normen.
• Kies het profiel:Vergelijk C- en Z-configuraties op basis van structurele berekeningen en aansluitvereisten.
• Specificeer de coating:Overweeg HDG of ZAM afhankelijk van de blootstelling aan het milieu en de verwachte gebruiksomstandigheden.
• Gatenpatronen bevestigen:Een nauwkeurige gatafstand is belangrijk voor een efficiënte montage met beugels en connectoren.
• Beoordeling van de productiecapaciteit:Bevestig dat de leverancier de maatconsistentie voor het vereiste volume kan handhaven.
• Controleer aanpassingsopties:Op CAD gebaseerde productie kan helpen projectspecifieke afmetingen en verbindingsdetails op elkaar af te stemmen.

Werken met een ervarenFabrikant van koudgevormde stalen gordingenkan de beoordeling van specificaties, maatwerk, productiecoördinatie en technische ondersteuning voor grootschalige projecten vereenvoudigen.

Waarom is productiekwaliteit van belang voor zonne-gordingen?

Montagesystemen voor zonne-energie worden jarenlang blootgesteld aan buitenomstandigheden, dus structurele componenten hebben een consistente geometrie en passende corrosiebescherming nodig. De productiekwaliteit heeft rechtstreeks invloed op de vraag of individuele gordingen efficiënt kunnen worden gemonteerd en of de voltooide constructie presteert zoals bedoeld.

Energie zonne-energie combineert grondstoffencontrole, koudwalsen, geautomatiseerd ponsen, maatinspectie, coatinginspectie en eindverpakking als onderdeel van het productieproces. Het bedrijf biedt ook pre-sales technisch advies, productietracking en technische after-sales ondersteuning voor op maat gemaakte projecten.

Voor internationale kopers kan deze volledige cyclusbenadering nuttig zijn wanneer projecten verschillende profielafmetingen, staalsoorten, coatingspecificaties, gatenindelingen, verpakkingsmethoden of leveringsschema's vereisen.

Veelgestelde vragen over koudgevormde stalen gording

Wat is het verschil tussen koudgevormde en warmgewalste gordingen?

Koudgevormde gordingen worden gevormd uit stalen strip of plaat door vorming bij kamertemperatuur. Ze kunnen een lichtgewicht constructie, nauwkeurige afmetingen en een efficiënt dwarsdoorsnedeontwerp bieden. Warmgewalste gordingen worden geproduceerd door middel van walsen bij hoge temperatuur en kunnen worden geselecteerd voor verschillende structurele vereisten.

Kan Energet Solar gordingen volgens tekening vervaardigen?

Ja. Energet Solar ondersteunt productie op maat op basis van CAD-tekeningen en projectspecifieke vereisten. Kopers kunnen afmetingen, gatenpatronen, materiaalkwaliteiten, coatingvereisten en andere technische informatie verstrekken voor technische beoordeling.

Zijn koudgevormde gordingen geschikt voor zonne-energieprojecten aan de kust?

Ze kunnen geschikt zijn als de staalsoort, het structurele ontwerp en het corrosiebeschermingssysteem op de juiste manier zijn geselecteerd. Thermisch verzinkte en ZAM-gecoate opties kunnen extra corrosiebescherming bieden voor veeleisende buitenomgevingen.

Welke staalsoorten zijn beschikbaar?

Beschikbare opties zijn onder meer Q235B, Q355B, S235JR, S355JR, evenals geselecteerde ZAM-gecoate kwaliteiten zoals S250GD, S350GD en S420GD. De juiste kwaliteit moet worden geselecteerd op basis van structurele berekeningen en projectnormen.

Welke industrieën gebruiken deze gordingen?

Typische toepassingen zijn onder meer op de grond gemonteerde zonne-energiecentrales, fotovoltaïsche systemen op daken, carports op zonne-energie, industriële gebouwen met stalen frame en andere staalconstructies die secundaire dragende delen vereisen.

Kunnen gordingafmetingen worden aangepast?

Ja. Aanpassing kan profielafmetingen, lengte, dikte, gatpositionering, staalkwaliteit, oppervlaktebehandeling en verpakking omvatten. De definitieve specificatie moet worden bevestigd aan de structurele en installatievereisten van het project.

Conclusie

Een goed ontworpen gording kan bijdragen aan structurele stabiliteit, efficiënt materiaalgebruik, installatienauwkeurigheid en duurzaamheid op lange termijn in fotovoltaïsche toepassingen en toepassingen met stalen frames. Door de juiste profielgeometrie, geverifieerde staalsoorten, passende corrosiebescherming, precisieproductie en projectspecifieke engineering te combineren, kunnen kopers een gordingoplossing ontwikkelen die past bij de werkelijke eisen van hun constructie. Als u een montageproject voor zonne-energie plant en aangepaste specificaties, tekeningen, coatingopties of ondersteuning bij bulkorders nodig heeft,neem contact met ons opbij Energet Solar voor professioneel technisch advies en een offerte op maat.
