Energie zonne-energiebiedtStructurele holle sectieoplossingen ontworpen voor fotovoltaïsche montagesystemen en staalconstructies buitenshuis, waarbij een efficiënte verdeling van de belasting, structurele stijfheid, een lager eigengewicht en duurzame oppervlaktebescherming worden gecombineerd. Voor ontwikkelaars van zonne-energie, EPC-aannemers, fabrikanten van montagesystemen en distributeurs kan het kiezen van het juiste holle stalen profiel een directe invloed hebben op de structurele stabiliteit, installatie-efficiëntie en projectprestaties op de lange termijn.
Structurele holle doorsnede is een gesloten stalen buisprofiel dat veel wordt gebruikt in fotovoltaïsche montagesystemen, carports op zonne-energie, op de grond gemonteerde zonne-energiecentrales, commerciële daken, landbouwvoltaïsche constructies en andere staaltoepassingen buiten. Vergeleken met conventionele massieve elementen kan de holle geometrie een efficiënt evenwicht bieden tussen sterkte, stijfheid, materiaalverbruik en structureel gewicht.
In dit artikel wordt uitgelegd hoe structurele holle profielen werken, waarom vierkante en rechthoekige profielen geschikt zijn voor zonneconstructies, hoe materiaalkwaliteiten en beschermende coatings de prestaties beïnvloeden en wat kopers moeten beoordelen voordat ze een leverancier selecteren. Het onderzoekt ook productieprocessen, aanpassingsmogelijkheden, kwaliteitscontroleoverwegingen en praktische toepassingen om engineering- en inkoopteams te helpen betere beslissingen te nemen.
Inhoudsopgave
- Wat is structurele holle doorsnede?
- Waarom verbetert de holle structuur de structurele efficiëntie?
- Wat zijn de belangrijkste voordelen voor montagesystemen op zonne-energie?
- Welke materialen en oppervlaktebehandelingen zijn beschikbaar?
- Waar wordt structurele holle sectie gebruikt?
- Hoe wordt structurele holle sectie vervaardigd?
- Hoe moeten kopers de juiste structurele holle sectie selecteren?
- Waarom kiezen voor Energet Solar voor structurele holle doorsneden?
- Veelgestelde vragen
- Conclusie

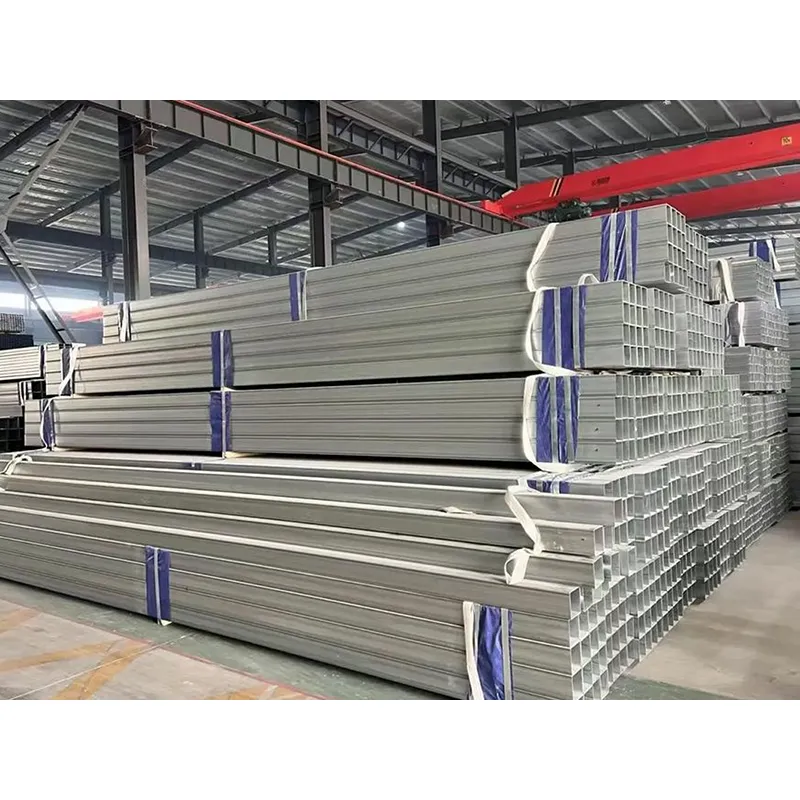

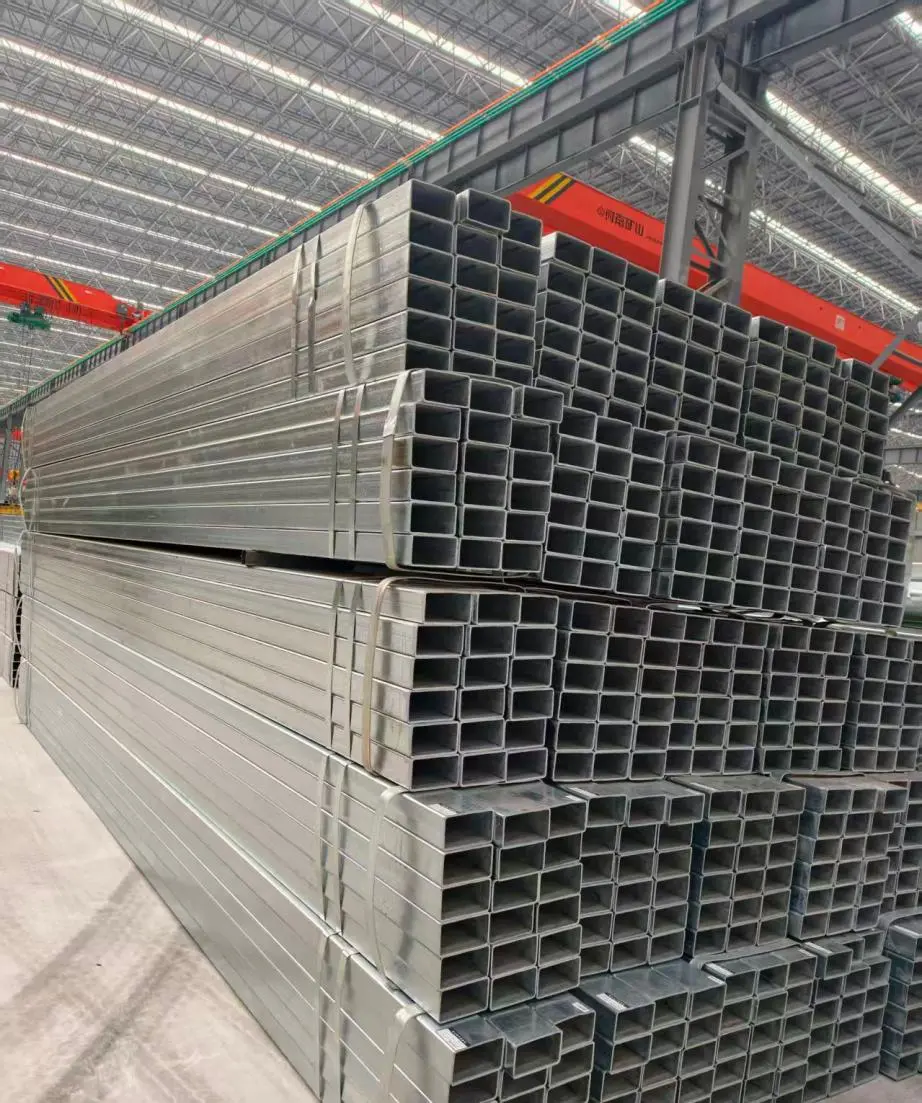

Wat is structurele holle doorsnede?
Structurele holle doorsnede is een constructiedeel van stalen buis met een gesloten doorsnede. In tegenstelling tot massieve stalen staven bevat het een intern hol gebied terwijl het externe profiel behouden blijft. De meest voorkomende configuraties voor structurele toepassingen zijn vierkante holle doorsnede (SHS) en rechthoekige holle doorsnede (RHS).
Dankzij deze geometrie kunnen ingenieurs nuttige structurele prestaties bereiken zonder onnodig materiaal toe te voegen. In fotovoltaïsche montageconstructies kunnen holle profielen functioneren als kolommen, balken, beugels en andere dragende delen. Hun gesloten profiel is vooral waardevol waar constructies bestand moeten zijn tegen combinaties van verticale belastingen, winddruk, torsiekrachten en veranderende buitenomstandigheden.
Voor zonne-energieprojecten is het doel niet simpelweg het selecteren van het zwaarste stalen onderdeel. Een efficiënter ontwerp houdt rekening met sterkte, stijfheid, sectieafmetingen, wanddikte, verbindingsvereisten, blootstelling aan het milieu en het totale structurele gewicht samen.
Waarom verbetert de holle structuur de structurele efficiëntie?
De prestaties van een structureel hol profiel worden sterk beïnvloed door de gesloten buisgeometrie. Het materiaal wordt rond de omtrek van de sectie geplaatst in plaats van volledig in het midden geconcentreerd. Deze configuratie kan een efficiënte relatie bieden tussen sectiegrootte, gewicht, buigweerstand en torsiestijfheid.
Voor montageconstructies op zonne-energie is dit van belang omdat structurele onderdelen worden blootgesteld aan meerdere belastingsrichtingen. Wind kan zijdelingse en torsiekrachten veroorzaken, terwijl het gewicht van modules en montagecomponenten verticale belastingen veroorzaakt. Een goed ontworpen holle sectie helpt deze krachten door het onderdeel te verdelen in plaats van ze in een klein gebied te concentreren.
- Efficiënte lastverdeling:Het gesloten profiel helpt de structurele krachten over de sectie te verdelen.
- Goede buigprestaties:De geometrie kan een nuttige weerstand bieden tegen buigen terwijl het structurele gewicht onder controle wordt gehouden.
- Torsiestijfheid:Gesloten secties zijn zeer geschikt voor toepassingen waarbij torsieweerstand belangrijk is.
- Verminderd eigengewicht:Minder onnodig materiaal kan het gewicht van de totale montagestructuur helpen verminderen.
- Schoon structureel uiterlijk:Vierkante en rechthoekige profielen zorgen voor een nette geometrie voor zichtbare buitenconstructies.
De optimale doorsnede kan echter niet alleen door de vorm worden bepaald. Ingenieurs moeten structurele berekeningen verifiëren op basis van lokale wind, sneeuw, seismische factoren, overspanning, verbinding, fundering en toepasselijke ontwerpvereisten.
Wat zijn de belangrijkste voordelen voor montagesystemen op zonne-energie?
| Prestatiefactor | Structureel holle sectievoordeel | Waarde van een zonne-project |
|---|---|---|
| Structurele sterkte | Efficiënte geometrie met gesloten secties | Betrouwbare ondersteuning voor PV-modules en montageconstructies |
| Torsiestijfheid | Gesloten profiel verbetert de weerstand tegen verdraaien | Nuttig voor blootgestelde constructies onder variabele windbelastingen |
| Structureel gewicht | Efficiënt gebruik van staal rond de sectieomtrek | Kan onnodige eigen last verminderen |
| Dimensionale flexibiliteit | Verkrijgbaar in vierkante en rechthoekige configuraties | Ondersteunt verschillende structurele lay-outs en verbindingsontwerpen |
| Corrosiebescherming | HDG- en ZAM-opties kunnen worden gespecificeerd | Geschikt voor veeleisende buitenomgevingen |
| Maatwerk | Afmetingen, wanddikte, lengtes en verwerking kunnen op maat worden gemaakt | Helpt bij het matchen van projectspecifieke technische vereisten |
Deze voordelen worden vooral relevant wanneer bij een zonne-energieproject duizenden herhaalde structurele leden betrokken zijn. Zelfs een kleine verbetering in gewichtsefficiëntie, maatconsistentie of installatiecompatibiliteit kan van invloed zijn op het transport, de montage, de funderingsvereisten en de algehele projecteconomie.
Welke materialen en oppervlaktebehandelingen zijn beschikbaar?
Materiaalkeuze moet gebaseerd zijn op structurele berekeningen, omgevingsomstandigheden, fabricagevereisten en toepasselijke technische normen. Energet Solar levert gewoonlijk structurele holle profielen met behulp van koolstofstaalkwaliteiten zoals Q235B en Q355B, terwijl andere kwaliteiten kunnen worden overwogen op basis van projectspecificaties.
Q235B Koolstofstaal
Q235B wordt veel gebruikt voor algemene structurele toepassingen waarbij matige sterkte en betrouwbare fabricage-eigenschappen vereist zijn. Het kan geschikt zijn voor veel conventionele toepassingen voor montage op zonne-energie, indien bevestigd door het structurele ontwerp.
Q355B Koolstofstaal
Q355B biedt een hogere vloeigrens dan Q235B en kan worden overwogen voor projecten waarbij een hogere structurele capaciteit of een geoptimaliseerd sectieontwerp vereist is. Ingenieurs moeten de kwaliteit selecteren op basis van berekende belastingen, in plaats van aan te nemen dat een hogere sterkte automatisch de beste oplossing is.
Thermisch verzinken
Thermisch verzinken, beter bekend als HDG, zorgt voor een beschermende zinklaag die staal helpt beschermen tegen atmosferische corrosie. Het wordt veel gebruikt voor staalconstructies buitenshuis en fotovoltaïsche montagetoepassingen.
ZAM-coating
ZAM verwijst naar zink-aluminium-magnesium coatingtechnologie. Het is ontworpen om sterke corrosiebescherming te bieden en is bijzonder aantrekkelijk voor veeleisende buitenomgevingen, inclusief vochtige omstandigheden en kustomstandigheden.
Bij het selecteren van een coating moeten kopers rekening houden met de lokale vochtigheid, blootstelling aan zout, industriële verontreinigende stoffen, verwachte levensduur, verwerkingsvereisten en de onderhoudsstrategie van het project.
Waar wordt structurele holle sectie gebruikt?
Door de veelzijdigheid van structurele holle profielen kan het veel verschillende structurele rollen vervullen. In de zonne-energietechniek reiken de toepassingen verder dan een enkele montageconfiguratie.
Op de grond gemonteerde zonne-energiecentrales
Holle stalen profielen kunnen worden gebruikt als kolommen, balken, beugels en andere structurele onderdelen in fotovoltaïsche installaties op utiliteitsschaal. Hun combinatie van sterkte en structurele efficiëntie is nuttig voor grote arrays die worden blootgesteld aan wind- en sneeuwbelastingen.
Commerciële en industriële zonne-energie op het dak
Voor dakprojecten kan het verminderen van onnodig structureel gewicht een belangrijke ontwerpoverweging zijn. Goed ontworpen holle profielen kunnen structurele ondersteuning bieden en tegelijkertijd de extra belasting op het dak helpen beheersen.
Zonne-carports
Zonne-carports vereisen stabiele kolommen en balken die fotovoltaïsche modules kunnen ondersteunen en tegelijkertijd bruikbare parkeerruimte eronder kunnen creëren. Vierkante en rechthoekige holle profielen kunnen een strak architectonisch uiterlijk en een praktische structurele geometrie bieden.
Agrivoltaïsche en visserij-zonneprojecten
Projecten die fotovoltaïsche opwekking combineren met landbouw- of aquacultuuractiviteiten kunnen grotere overspanningen en duurzame buitenstructuren vereisen. Structurele holle profielen kunnen in deze systemen worden opgenomen als de afmetingen en mechanische eigenschappen ervan voldoen aan de technische vereisten.
Andere stalen constructies voor buiten
Naast fotovoltaïsche zonne-energie kunnen holle structurele profielen ook worden gebruikt in apparatuurplatforms, loopbruggen, vangrails, ondersteunende frames en andere staalconstructies buitenshuis.
Hoe wordt structurele holle sectie vervaardigd?
Consistente productie is essentieel omdat maatafwijkingen de verbindingen, installatienauwkeurigheid en structurele prestaties kunnen beïnvloeden. Een professioneel productieproces combineert doorgaans vormen, lassen, rechttrekken, snijden, oppervlaktebehandeling en inspectie.
- Voorbereiding staalmateriaal:Geschikt koolstofstaal wordt geselecteerd op basis van de gespecificeerde kwaliteit en projectvereisten.
- Precisie rolvormen:Staal wordt geleidelijk tot het gewenste profiel gevormd.
- Automatisch lassen:Het gevormde staal wordt gelast om een doorlopend hol profiel te creëren.
- Rechttrekken:De sectie wordt bewerkt om de juiste rechtheid en dimensionale consistentie te behouden.
- Snijden met vaste lengte:Secties worden gesneden volgens standaard of aangepaste projectafmetingen.
- Oppervlaktebescherming:Afhankelijk van de milieueisen kunnen HDG, ZAM of een andere gespecificeerde behandeling worden toegepast.
- Eindinspectie:Afmetingen, wanddikte, rechtheid, coatingkwaliteit en andere gespecificeerde kenmerken worden vóór verzending gecontroleerd.
Voor grote zonne-energieprojecten is de consistentie van de productie bijzonder belangrijk, omdat tijdens de installatie mogelijk honderden of duizenden structurele componenten in elkaar moeten passen.
Hoe moeten kopers de juiste structurele holle sectie selecteren?
Het kiezen van het juiste product houdt meer in dan het vergelijken van de laagste prijs per ton. Inkoopteams moeten het volledige technische en supply chain-plaatje evalueren voordat ze een bestelling plaatsen.
1. Bevestig het structurele ontwerp
Begin met de vereiste belastingen, overspanningen, ondersteuningsvoorwaarden, verbindingsmethoden en toepasselijke ontwerpnormen. Sectieafmetingen en wanddikte moeten worden geselecteerd op basis van technische berekeningen.
2. Selecteer de juiste staalsoort
Bepaal of Q235B, Q355B of een andere kwaliteit geschikt is voor de berekende structurele vereisten. Materiaalkeuze moet gedocumenteerd en traceerbaar zijn.
3. Evalueer de installatieomgeving
Kust-, vochtige, industriële en omgevingen met hoge blootstelling vereisen mogelijk een sterkere corrosiebescherming dan standaard toepassingen in het binnenland. HDG en ZAM moeten worden vergeleken op basis van de werkelijke projectomstandigheden.
4. Controleer de maatnauwkeurigheid
Nauwkeurige afmetingen helpen de verbindingscompatibiliteit en installatie-efficiëntie te verbeteren. Kopers moeten toleranties, wanddikte, rechtheid, lengte en eventuele vereiste gatverwerking bevestigen.
5. Overweeg productie op maat
Voor grote projecten kunnen aangepaste lengtes, afmetingen, wanddiktes, gaten en oppervlakteafwerkingen helpen onnodig fabricagewerk op de installatielocatie te verminderen.
6. Beoordeel de capaciteit van leveranciers
Een leverancier moet worden beoordeeld op productiecapaciteit, kwaliteitscontroleprocedures, productieconsistentie, leveringscapaciteit, technische ondersteuning en ervaring met fotovoltaïsche projecten.
Waarom kiezen voor Energet Solar voor structurele holle doorsneden?
Energie zonne-energie richt zich op fotovoltaïsche montagesystemen en structurele staaloplossingen in plaats van uitsluitend op te treden als algemene staaldistributeur. Het bedrijf heeft structurele componenten geleverd voor meer dan 1.000 PV-projecten wereldwijd en exploiteert meerdere productiefaciliteiten met een aanzienlijke jaarlijkse productiecapaciteit.
De productiemogelijkheden omvatten precisierolvormen, automatisch lassen, rechttrekken, snijden en oppervlakteafwerking. Kwaliteitsprocedures omvatten maatmetingen, verificatie van de wanddikte, inspectie van de rechtheid, inspectie van coatings en mechanische tests volgens de toepasselijke vereisten.
Energie zonne-energie ondersteunt ook de productie van structurele holle profielen op maat. Kopers kunnen projecttekeningen of technische specificaties ter evaluatie verstrekken, zodat het engineeringteam vóór de productie rekening kan houden met afmetingen, wanddikte, lengtes, omgevingsomstandigheden en oppervlaktebescherming.
- PV-gerichte structurele productie-ervaring
- Configuraties met vierkante en rechthoekige holle profielen
- Q235B en Q355B koolstofstaalopties
- Thermisch verzinkt en ZAM-oppervlaktebescherming
- Aangepaste afmetingen, lengtes en wanddiktes
- Ondersteuning voor OEM- en bulkproductie
- Dimensionale en coatingkwaliteitscontrole
- Ondersteuning voor EPC-aannemers, distributeurs en fabrikanten van montage op zonne-energie
Voor een bredere selectie structurele profielen kunnen kopers ook structurele staalvormen en gerelateerde montageaccessoires voor zonne-energie van Energet Solar verkennen.
Veelgestelde vragen
Waar wordt structurele holle doorsnede voornamelijk voor gebruikt?
Structurele holle doorsnede wordt voornamelijk gebruikt als dragend stalen element in fotovoltaïsche montagesystemen, op de grond gemonteerde zonne-energiecentrales, zonneconstructies op daken, carports op zonne-energie, landbouwvoltaïsche projecten en andere stalen raamwerken voor buiten.
Wat is het verschil tussen SHS en RHS?
SHS staat voor Square Hollow Section en heeft aan de twee hoofdzijden gelijke buitenafmetingen. RHS staat voor Rectangular Hollow Section en kent verschillende breedte- en hoogtematen. Het juiste profiel is afhankelijk van structurele berekeningen, geometrie, verbindingsvereisten en projectontwerp.
Welke staalsoorten kunnen worden gebruikt voor structurele holle profielen?
Veel voorkomende opties zijn Q235B en Q355B koolstofstaal. De juiste kwaliteit moet worden geselecteerd op basis van de vereiste vloeigrens, structurele berekeningen, toepasselijke normen en projectspecificaties.
Is structurele holle doorsnede geschikt voor zonne-energieprojecten aan de kust?
Ja, het kan geschikt zijn als de staalsoort, het profielontwerp, de aansluitingen en het corrosiebeschermingssysteem correct zijn geselecteerd. HDG- en ZAM-coatings kunnen een betere bescherming bieden voor buitentoepassingen, terwijl kustprojecten een specifieke technische en corrosie-omgevingsevaluatie moeten krijgen.
Kan Energet Solar holle profielen op maat vervaardigen?
Ja. Energet Solar ondersteunt aangepaste afmetingen, wanddiktes, lengtes, gatverwerking en oppervlakteafwerkingen. De productie kan plaatsvinden op basis van technische tekeningen of projectspecifieke technische specificaties.
Wat moet ik vermelden bij het aanvragen van een offerte?
Voor een nauwkeurigere offerte moeten kopers het vereiste profieltype, de afmetingen, de wanddikte, de staalkwaliteit, de lengte, het aantal, de oppervlaktebehandeling, de bestemming, de toepassing en de beschikbare technische tekeningen of technische specificaties opgeven.
Conclusie
Structurele holle doorsnede biedt een efficiënte oplossing voor moderne montageconstructies op zonne-energie, omdat de gesloten buisvormige geometrie structurele sterkte, torsiestijfheid, dimensionale flexibiliteit en gecontroleerd structureel gewicht kan combineren. Wanneer de sectieafmetingen, staalkwaliteit, corrosiebescherming, productienauwkeurigheid en technische vereisten goed op elkaar zijn afgestemd, kan het betrouwbare prestaties ondersteunen bij op de grond gemonteerde PV-installaties, daken, zonne-carports, landbouwvoltaïsche systemen en andere buitenconstructies.
Als u structurele holle profielen aanschaft voor een nieuw fotovoltaïsch project of op maat gemaakte staalprofielen nodig heeft op basis van technische tekeningen, kan Energet Solar professionele productaanbevelingen, productie op maat en projectgerichte ondersteuning bieden. Deel uw specificaties, benodigde hoeveelheden en toepassingsdetails, enneem contact met ons opvandaag nog om een geschikte structurele holle profieloplossing voor uw project te bespreken.
