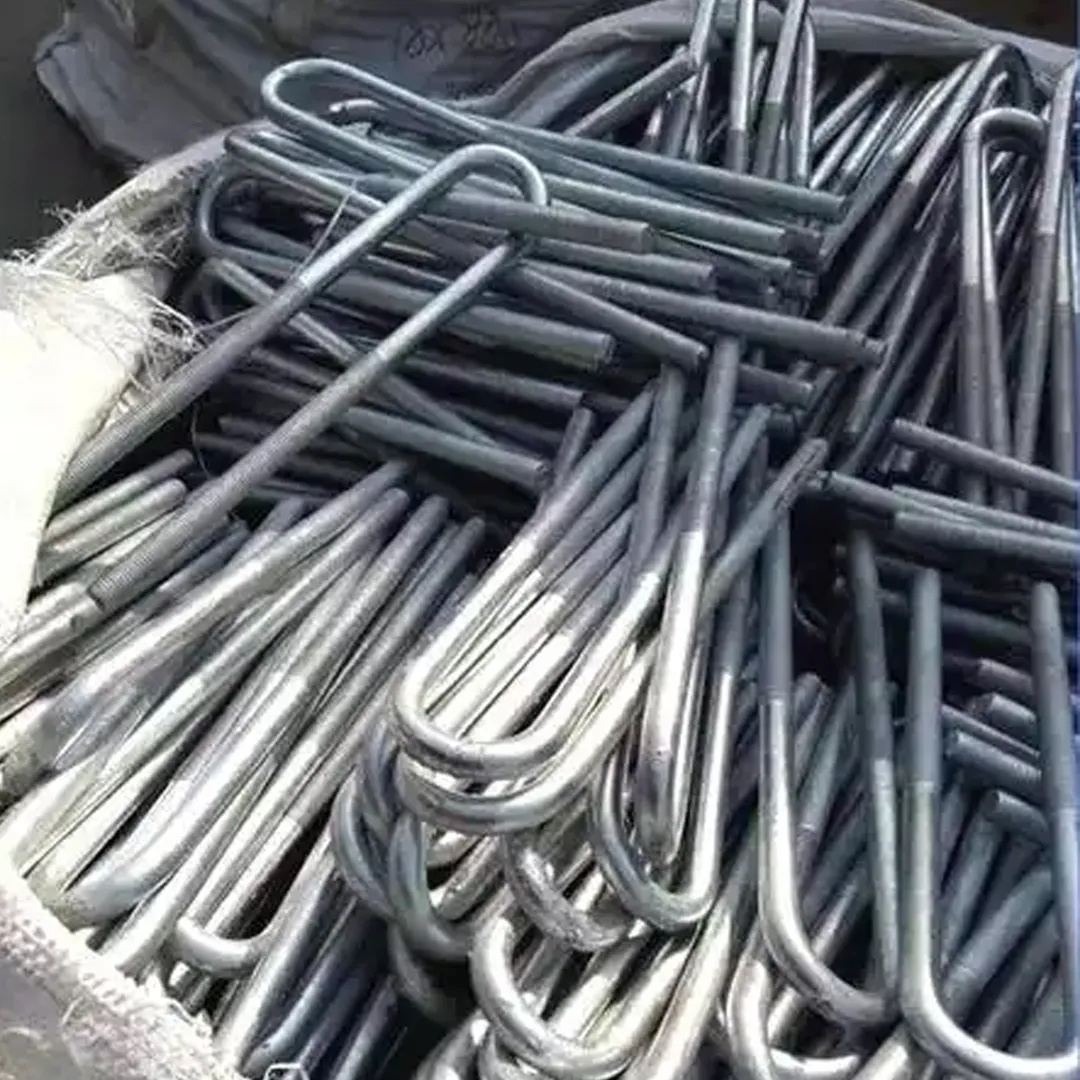

U-bout voor zonne-stellingen

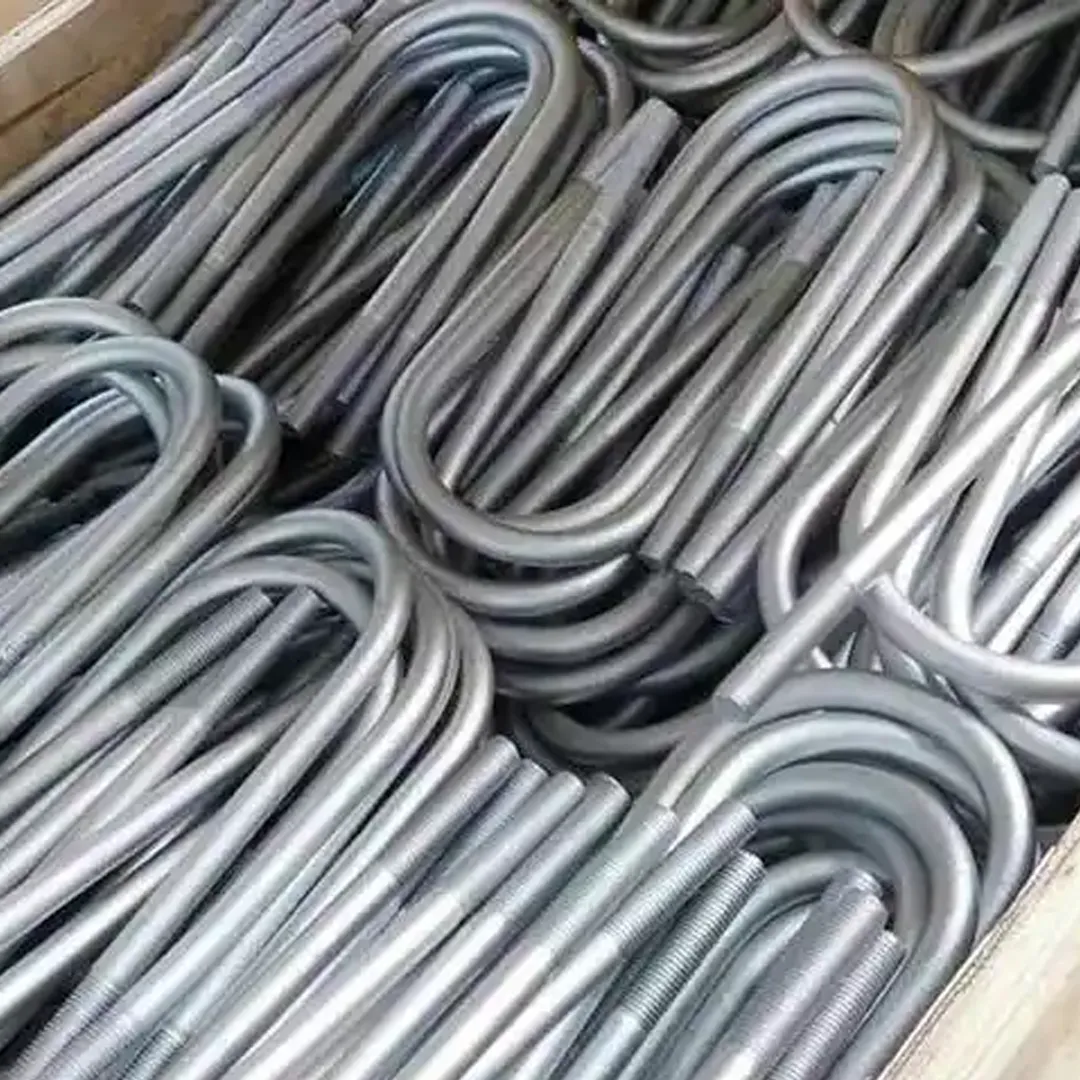

DeU-bout voor zonne-stellingenis een gespecialiseerd bevestigingsonderdeel ontwikkeld voor het verbinden van stalen buizen, buissteunen en dwarsbalken die worden gebruikt in fotovoltaïsche montageconstructies. In tegenstelling tot standaardbouten die componenten bevestigen via vlakke contactoppervlakken, wikkelt een U-bout zich rond de buitendiameter van de buis, waardoor een meer gebalanceerde en veilige verbinding ontstaat.

Dit ontwerp vergroot het contactoppervlak tussen het bevestigingsmiddel en de buis en verbetert de verdeling van de belasting over de gehele verbinding. Als gevolg hiervan wordt het samenstel beter bestand tegen trillingen, door de wind veroorzaakte bewegingen en langdurige structurele vermoeidheid.

Het product wordt veel gebruikt in op de grond gemonteerde zonneparken, fotovoltaïsche systemen op daken, carports op zonne-energie, PV-constructies in de landbouw en diverse stalen draagconstructies waarbij de stabiliteit van de leidingen van cruciaal belang is.

Hoogwaardige materialen voor structurele betrouwbaarheid

Elke U-bout wordt vervaardigd met behulp van premiumQ255B (S235JR) koolstofstaalen biedt uitstekende treksterkte, ductiliteit en weerstand tegen herhaalde belasting.

Om bestand te zijn tegen zware buitenomstandigheden, kan het oppervlak met beide worden afgewerktThermisch verzinkenofZAM-coating (zink-aluminium-magnesium).en vormt een duurzame beschermlaag tegen vocht, ultraviolette straling, zoutnevel en atmosferische corrosie.

Deze corrosiebestendige coatings helpen de bevestigingsprestaties op lange termijn te behouden en verminderen de onderhoudsvereisten gedurende de levensduur van het fotovoltaïsche systeem.

Precisieproductie voor consistente prestaties

Elke U-bout wordt geproduceerd via een volledig gecontroleerd productieproces dat automatisch buigen, nauwkeurig draadrollen, maatinspectie en oppervlaktebehandeling combineert.

Vergeleken met conventioneel draadsnijden behouden gewalste draden de continue korrelstructuur van het staal, wat zorgt voor een betere weerstand tegen vermoeidheid en een soepeler contact met de moeren tijdens de installatie.

Om een ​​consistente productkwaliteit te garanderen, ondergaat elke productiebatch inspecties op:

- Algemene afmetingen

- Buigradius van de buis

- Draadnauwkeurigheid

- Kwaliteit van de oppervlaktecoating

- Consistentie van de klemming

Dit gestandaardiseerde productieproces garandeert uitstekende uitwisselbaarheid en betrouwbare installatie bij grootschalige zonne-energieprojecten.

Maatwerkoplossingen voor verschillende montagesystemen

Omdat fotovoltaïsche montagesystemen qua structurele configuratie variëren, biedt Energet Solar allesomvattende oplossingenOEM- en ODM-aanpassingsdiensten.

Beschikbare maatwerk omvat:

- Compatibiliteit met pijpdiameters

- U-boutlengte

- Draadspecificatie

- Staaldiameter

- Gegalvaniseerde laagdikte

- ZAM-coatingoptie

- Speciale buigradius

- Verpakkingsvereisten

Ons engineeringteam kan geschikte specificaties aanbevelen op basis van structurele tekeningen, belastingsomstandigheden en projectvereisten.

Technische specificaties

Engineering Principe

Waarom U-bouten beter presteren op buisconstructies

In tegenstelling tot platte bevestigingsmiddelen die alleen kracht uitoefenen via beperkte contactpunten, omringt een U-bout de buis en verdeelt de klemkracht over een veel groter oppervlak.

Deze configuratie produceert een meer uniforme contactdruk, waardoor de plaatselijke spanningsconcentratie wordt verminderd die anders de buis zou kunnen vervormen of de verbinding na verloop van tijd zou kunnen losmaken.

Voor fotovoltaïsche constructies die worden blootgesteld aan voortdurende windbelasting en thermische uitzetting draagt ​​deze evenwichtige krachtverdeling bij aan een grotere structurele stabiliteit en lagere onderhoudsvereisten.

Hoe de klemkracht behouden blijft

Een correct geïnstalleerde U-bout genereert voorspanning wanneer de moeren worden vastgedraaid. Deze voorspanning zorgt voor voldoende wrijving tussen de buis en de draagconstructie, waardoor ongewenste bewegingen tijdens normaal bedrijf worden voorkomen.

Omdat wind-, trillings- en temperatuurveranderingen herhaaldelijk op het montagesysteem voor zonne-energie inwerken, wordt het handhaven van een consistente voorbelasting essentieel voor het behoud van de integriteit van de verbinding.

Om deze reden zijn de juiste keuze van de boutmaat, nauwkeurige draadaangrijping en gecontroleerd aanhaalmoment allemaal belangrijke factoren die de prestaties op de lange termijn beïnvloeden.

Producttoepassingen

Op de grond gemonteerde zonne-energiecentrales

Wordt gebruikt voor het bevestigen van ronde stalen buizen en structurele onderdelen in fotovoltaïsche projecten op utiliteitsschaal waar een hoge structurele sterkte en duurzaamheid op lange termijn vereist zijn.

Fotovoltaïsche systemen op het dak

Zorgt voor een stabiele bevestiging tussen buisvormige steunen en montageframes en vermindert tegelijkertijd de beweging veroorzaakt door windtrillingen en thermische uitzetting.

Zonne-carportstructuren

Zorgt voor een betrouwbare bevestiging van pijpen door het raamwerk van parkeeroverkappingen, waardoor de structurele stijfheid behouden blijft bij het laden van voertuigen en bij buitenomstandigheden.

Staalconstructieprojecten

Geschikt voor industriële gebouwen, magazijnen, landbouwfaciliteiten en diverse staalskelettoepassingen die duurzame oplossingen voor buisbevestiging vereisen.

Landbouw- en plattelands-PV-systemen

Ideaal voor fotovoltaïsche systemen in kassen, veestallen, irrigatiefaciliteiten en andere landbouwconstructies die gebruik maken van stalen buissteunen.

Het kiezen van de juiste U-bout voor uw project

Het selecteren van de juiste U-bout is van cruciaal belang voor de structurele prestaties van een fotovoltaïsch montagesysteem. In plaats van alleen op basis van de boutdiameter te kiezen, moeten ingenieurs verschillende installatie- en omgevingsfactoren beoordelen om betrouwbaarheid op de lange termijn te garanderen.

Zorg ervoor dat de buisdiameter overeenkomt

De binnenradius van de U-bout moet nauw aansluiten bij de buitendiameter van de buis.

Een te grote U-bout kan de klemkracht verminderen en beweging mogelijk maken onder windgeïnduceerde trillingen, terwijl een te kleine U-bout de installatie moeilijk kan maken en overmatige spanning kan veroorzaken in zowel het bevestigingsmiddel als de buis.

Selecteer de juiste sterkte

Verschillende verbindingspunten dragen verschillende structurele belastingen.

Primaire dragende onderdelen vereisen doorgaans grotere boutdiameters en materialen met hogere sterkte, terwijl secundaire steunonderdelen standaardspecificaties kunnen gebruiken. Een juiste selectie verbetert zowel de veiligheid als de kostenefficiëntie.

Denk aan de installatieomgeving

Omgevingsomstandigheden hebben een aanzienlijke invloed op de levensduur van bevestigingsmiddelen.

Thermisch verzinktU-bouten zijn geschikt voor de meeste fotovoltaïsche projecten in het binnenland.

ZAM-gecoatU-bouten bieden verbeterde corrosieweerstand voor kustomgevingen, omgevingen met hoge luchtvochtigheid of zout water, waar langdurige blootstelling de corrosie versnelt.

Controleer de compatibiliteit van threads

Zorg ervoor dat de specificaties voor moeren, ringen en draad volledig compatibel zijn met de geselecteerde U-bout. Een goede afstemming verbetert de consistentie van de voorbelasting en vermindert het risico op schroefdraadbeschadiging tijdens de installatie.

Beste praktijken voor installatie

Een correcte installatie is essentieel voor het behoud van structurele stabiliteit op de lange termijn.

Controleer vóór installatie of de U-bout past bij de buisdiameter en of alle contactoppervlakken schoon en vrij van vuil zijn. Plaats de U-bout symmetrisch rond de buis om een ​​evenwichtige klemdruk te bereiken.

Bij het aandraaien afwisselend beide moeren gebruiken in plaats van eerst één kant volledig vast te draaien. Dit helpt de voorspanning gelijkmatig te verdelen en voorkomt ongelijkmatige belasting of vervorming van de buis.

Nadat de fotovoltaïsche structuur aan de initiële bedrijfsomstandigheden is onderworpen, wordt een routinematige koppelinspectie aanbevolen om te bevestigen dat de verbinding veilig blijft.

Veel voorkomende installatiefouten

Zelfs hoogwaardige bevestigingsmiddelen kunnen defect raken als ze verkeerd worden geïnstalleerd. Het begrijpen van veelvoorkomende fouten helpt de onderhoudskosten te verlagen en de betrouwbaarheid op lange termijn van het zonne-montagesysteem te verbeteren.

Technische overwegingen

Preload begrijpen

Het primaire doel van het vastdraaien van een U-bout is het genereren van voorspanning in plaats van simpelweg twee componenten samen te brengen.

Een voldoende voorspanning zorgt voor wrijving tussen de buis en de ondersteunende structuur, waardoor beweging veroorzaakt door windbelasting, trillingen van apparatuur of thermische uitzetting wordt voorkomen. Het handhaven van deze voorspanning gedurende de gehele levensduur van de installatie is een van de belangrijkste factoren die de betrouwbaarheid van de verbinding beïnvloeden.

Belastingoverdracht in montagesystemen voor zonne-energie

In fotovoltaïsche constructies worden U-bouten onderworpen aan een combinatie van statische en dynamische belastingen.

Typische beladingsomstandigheden zijn onder meer:

- Windopwaartse kracht werkt op zonnepanelen

- Sneeuwbelasting in koude klimaten

- Thermische uitzetting en samentrekking van stalen onderdelen

- Dagelijkse trillingen veroorzaakt door veranderingen in de omgeving

- Onderhoudsbelasting tijdens inspectie en onderhoud

Door de juiste U-boutspecificatie te selecteren, worden deze belastingen veilig door de montageconstructie verdeeld.

Productie en kwaliteitscontrole

Productconsistentie is essentieel voor grootschalige fotovoltaïsche projecten waarbij duizenden bevestigingsmiddelen worden geïnstalleerd.

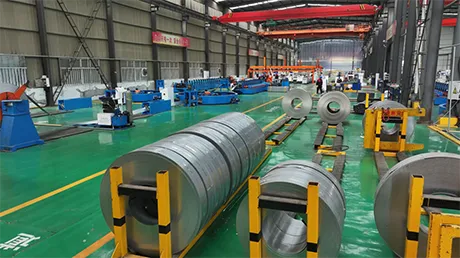

Bij Energet Solar volgt elke productiebatch een gestandaardiseerd kwaliteitscontroleproces om maatnauwkeurigheid en stabiele mechanische prestaties te garanderen.

Grondstofverificatie

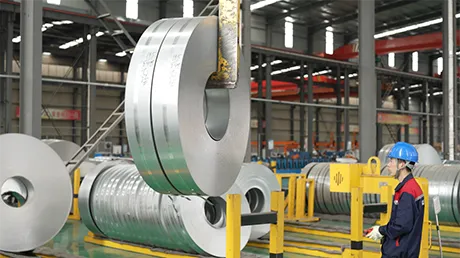

Alle binnenkomende staalmaterialen worden geïnspecteerd om de materiaalkwaliteit, chemische samenstelling en mechanische eigenschappen te verifiëren voordat de productie begint.

Precisievormen

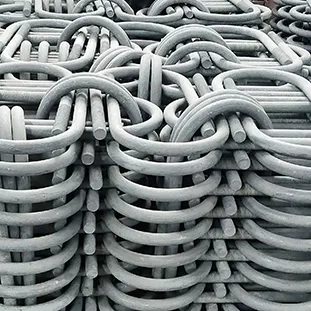

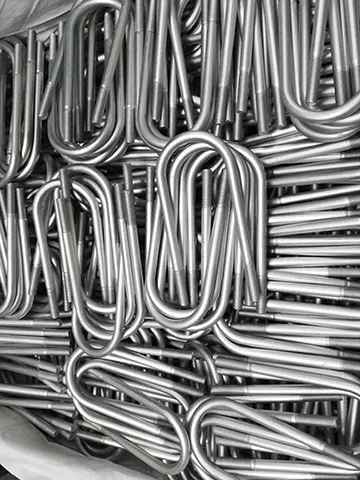

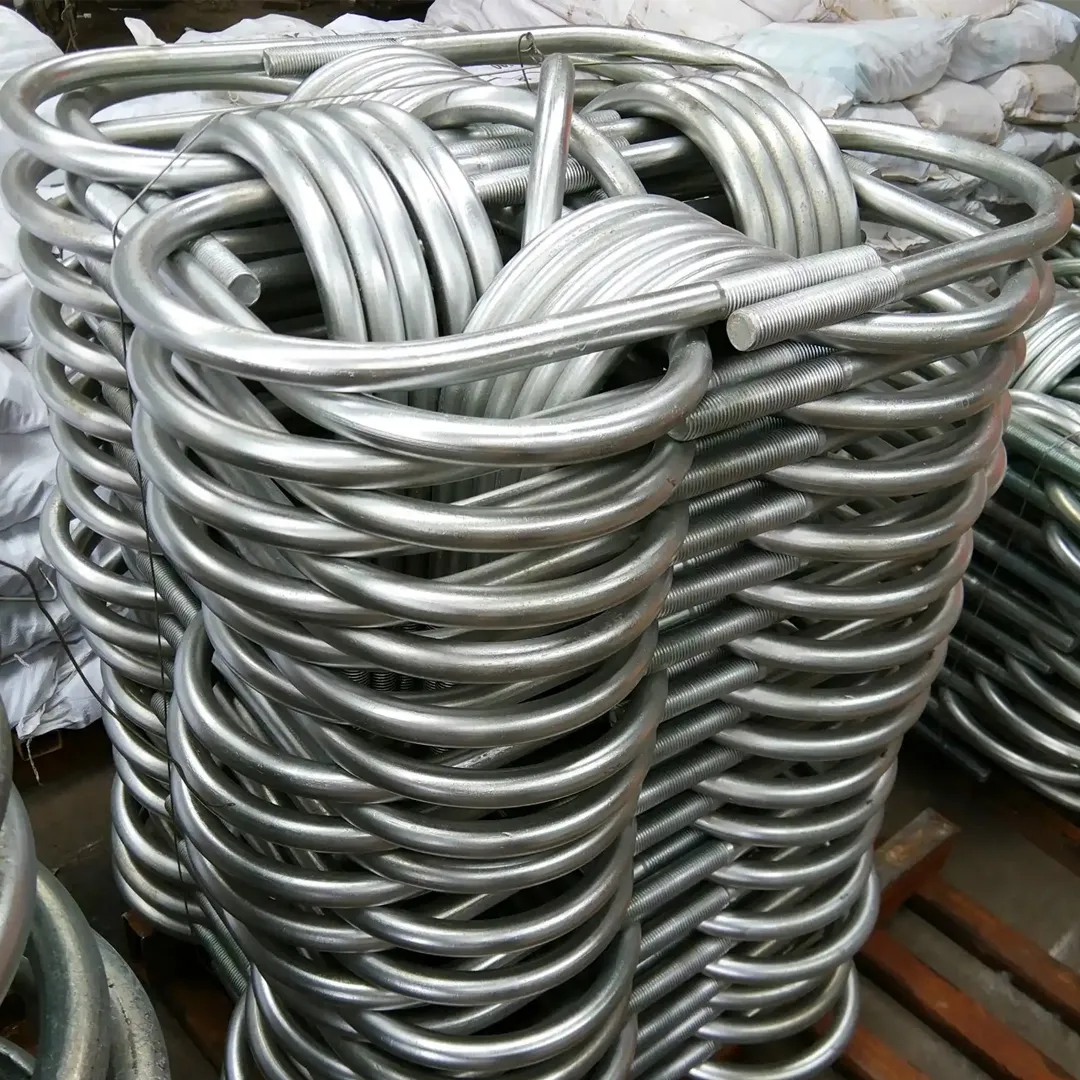

Automatische buigapparatuur zorgt voor een consistente buigradius en maatnauwkeurigheid voor elke productiebatch.

Draadinspectie

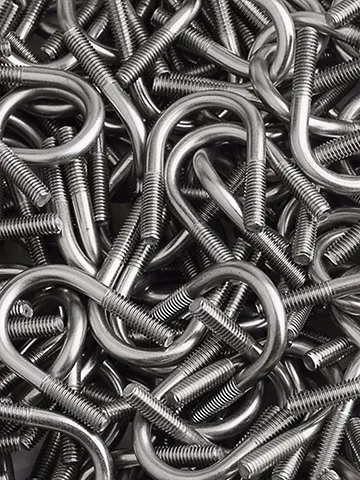

Gewalste schroefdraden worden geïnspecteerd op profielnauwkeurigheid, soepele aangrijping en maatconsistentie om een ​​betrouwbare installatie te garanderen.

Oppervlaktebescherming

Elke batch wordt na het verzinken of ZAM-behandeling gecontroleerd op coatingkwaliteit en oppervlakte-integriteit om langdurige corrosiebestendigheid te garanderen.

Laatste kwaliteitscontrole

Afgewerkte producten ondergaan vóór verzending een uitgebreide inspectie, inclusief dimensionale verificatie, draadinspectie, visueel onderzoek en verpakkingscontroles.

Praktische toepassingsgevallen

Zonneboerderij op utiliteitsschaal in het Midden-Oosten

Voor een op de grond gemonteerd fotovoltaïsch project van 60 MW, gelegen in een woestijnomgeving met hoge temperaturen, leverde Energet Solar thermisch verzinkte U-bouten voor de hoofdleidingverbindingen.

Ondanks langdurige blootstelling aan intense UV-straling en aanzienlijke temperatuurschommelingen van dag tot nacht, behielden de bevestigingsmiddelen een stabiele klemprestatie zonder merkbare loslating of verslechtering van de coating na langdurig gebruik.

Kustdak-PV-project in Zuidoost-Azië

Een fotovoltaïsche installatie op het dak van 35 MW vereiste een betere corrosiebescherming vanwege de constante blootstelling aan zoute lucht en hoge luchtvochtigheid.

Om aan deze omstandigheden te voldoen, werden op maat gemaakte ZAM-gecoate U-bouten geleverd met projectspecifieke afmetingen. De verbeterde corrosieweerstand verminderde de onderhoudsfrequentie en zorgde voor betrouwbare structurele prestaties tijdens langdurig buitengebruik.

Waarom kiezen voor Energet Solar

Het kiezen van de juiste leverancier van bevestigingsmiddelen is net zo belangrijk als het selecteren van de juiste bevestigingsmiddelen.

Energet Solar combineert productie-ervaring, technische ondersteuning en strikt kwaliteitsmanagement om betrouwbare bevestigingsoplossingen te leveren voor fotovoltaïsche projecten over de hele wereld.

Onze voordelen omvatten:

- Professionele fabrikant gespecialiseerd in montagesystemen op zonne-energie

- Geautomatiseerde productie voor stabiele productconsistentie

- OEM- en ODM-aanpassingsdiensten

- Koolstofstaalmaterialen met hoge sterkte

- Thermisch verzinkte en ZAM-coatingopties

- Strenge maat- en kwaliteitsinspecties

- Snelle productie en betrouwbare wereldwijde levering

- Technische ondersteuning voor engineeringprojecten

Veelgestelde vragen

Kunnen de afmetingen van de U-bout worden aangepast?

Ja. Wij vervaardigen op maat gemaakte U-bouten op basis van buisdiameter, boutlengte, draadspecificatie, materiaal en coatingvereisten.

Welke coating is beter voor kustomgevingen?

ZAM-coatingwordt over het algemeen aanbevolen voor kustgebieden en gebieden met een hoge luchtvochtigheid, omdat het een betere weerstand biedt tegen zoutnevel en atmosferische corrosie.

Hoe bepaal ik de juiste maat U-bout?

De U-bout moet overeenkomen met de buitendiameter van de buis, waarbij rekening moet worden gehouden met de structurele belasting, de installatieruimte en de vereiste klemkracht.

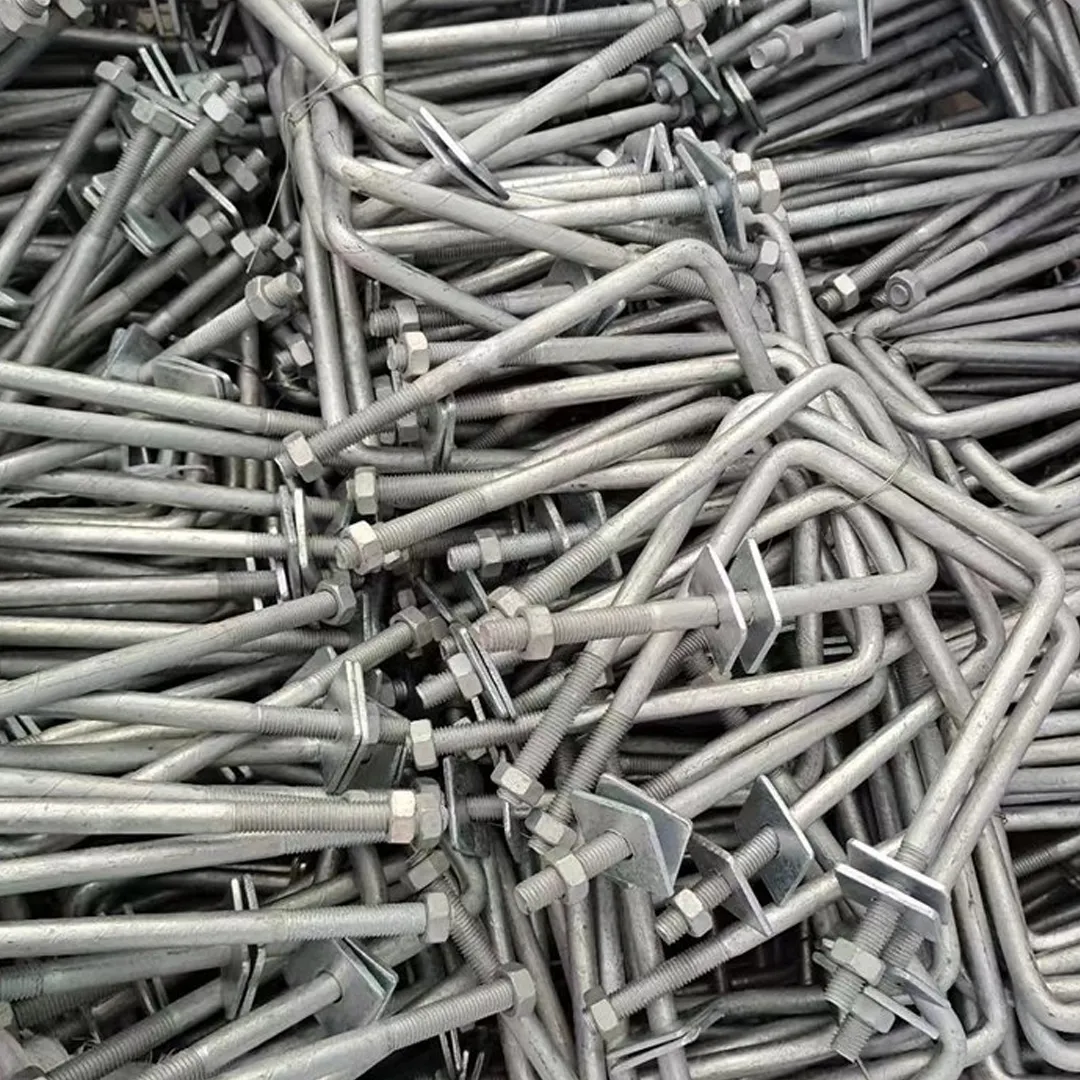

Zijn bijpassende moeren en ringen inbegrepen?

Ze kunnen naar wens van de klant worden geleverd als onderdeel van een complete bevestigingsset.

Kunnen deze U-bouten worden gebruikt voor vierkante buizen?

Ja. Wij bieden op maat gemaakte buigafmetingen die geschikt zijn voor zowel ronde als vierkante stalen buistoepassingen.

Aan welke normen voldoen uw producten?

Onze producten worden vervaardigd in overeenstemming met de relevante internationale structurele vereisten voor fotovoltaïsche energie en worden geproduceerd onder een strikt kwaliteitsmanagementsysteem.

Biedt u technische ondersteuning?

Ja. Ons technische team kan u helpen met productselectie, tekeningbeoordeling, maatwerk en technische aanbevelingen voor verschillende fotovoltaïsche montagesystemen.

Welke inspecties worden vóór verzending uitgevoerd?

Elke batch ondergaat dimensionale inspectie, draadverificatie, inspectie van oppervlaktecoating, uiterlijkcontroles en verpakkingsinspectie om een ​​consistente kwaliteit vóór levering te garanderen.
